El agua, convertida en arquitectura
Piscinas construidas por nuestro equipo, de la excavación a la entrega. Cada obra, presentada con fotografías reales de su ejecución y su resultado, junto a recreaciones digitales debidamente identificadas.
Índice
Obra nueva y rehabilitación, con un mismo estándar
Del borde desbordante sobre la costa a la terraza de agua en plena sierra, y de la vivienda unifamiliar a la comunidad de propietarios: estructura, impermeabilización, revestimientos e instalaciones ejecutados por nuestro propio equipo.
- ICosta del SolCuatro vasos con vistas a la costaVer la obra →Recreación digital
- IIFinca en la sierraTerraza de agua en plena sierraVer la obra →
- IIILeganésCascada y leones Fu bajo la luzVer la obra →Recreación digital
- IVLas RozasDesbordante infinito sobre el jardínVer la obra →
VComunidad · MadridGresite arena sobre láminaVer la obra →
Urbanización residencial · Benahavís (Málaga) · 2019

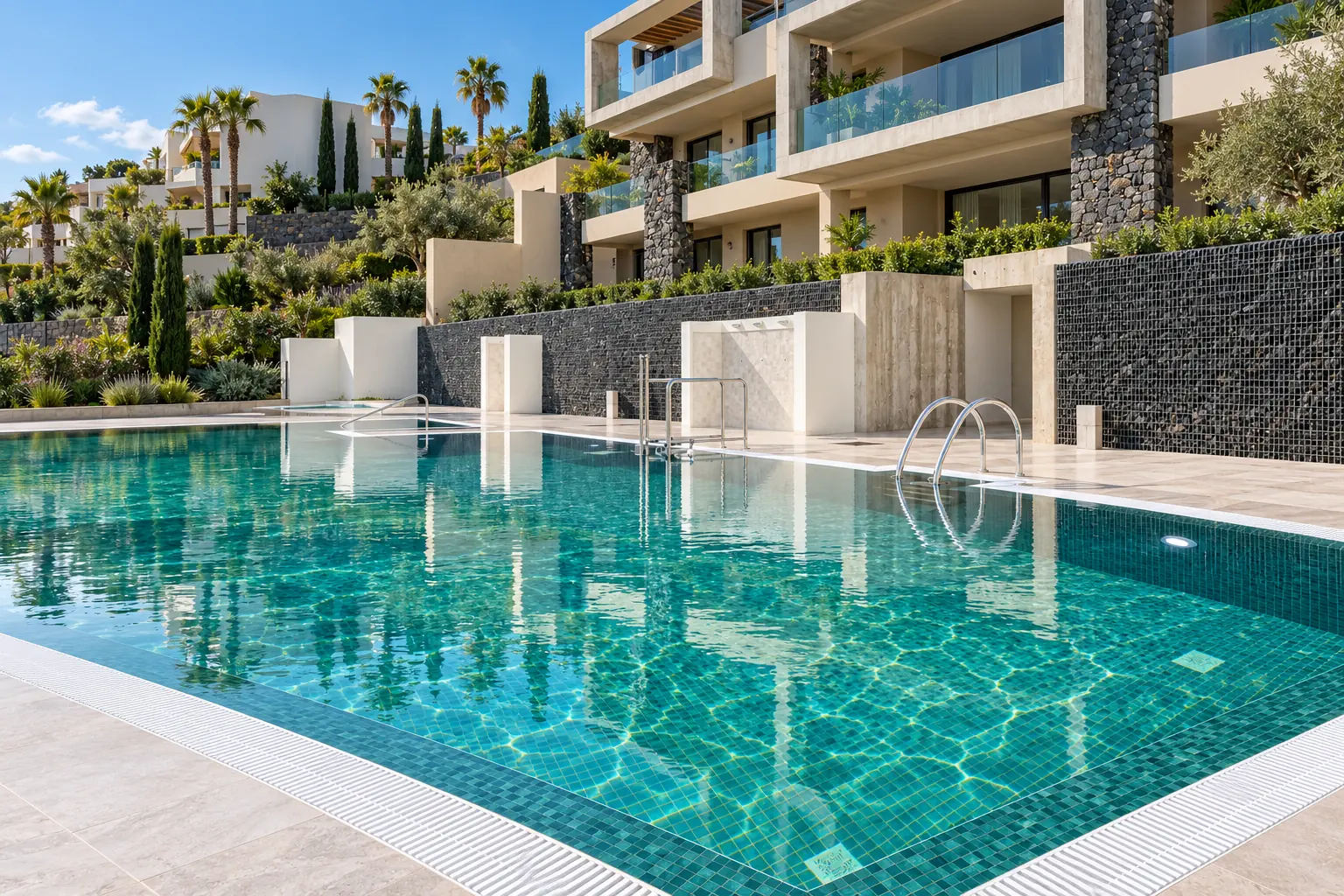

Cuatro vasos con vistas a la costa
Dos vasos de adultos de 12 × 6 m con borde desbordante y dos vasos infantiles de 4 × 2 m, ejecutados llave en mano en una ladera con vistas a la costa: estructura de hormigón armado, depósito de compensación de 24 m³, depuración de 94 m³/h según proyecto, revestimiento de gresite vítreo y regulación automática.
- Vasos
- 2 adultos + 2 infantiles
- Sistema
- Desbordante con depósito de compensación de 24 m³
- Depuración
- 94 m³/h según proyecto
- Acabado
- Gresite vítreo 25 × 25 mm
El proceso
De la excavación a la entrega

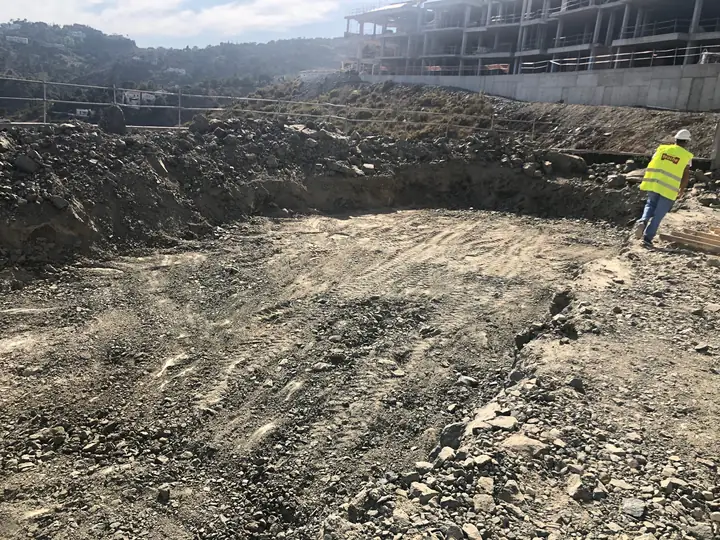

01/13ExcavaciónVaciado del terreno en ladera hasta la cota de cimentación de los vasos.

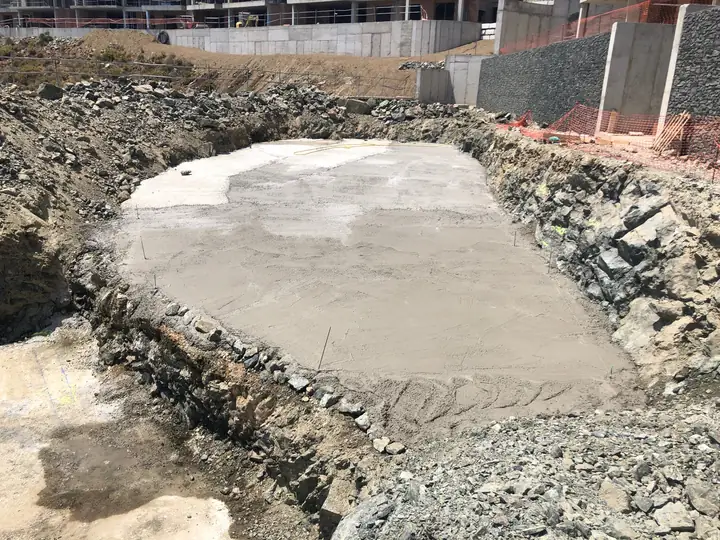

02/13Hormigón de limpiezaCapa de hormigón de limpieza sobre el terreno compactado, base de la losa del vaso.

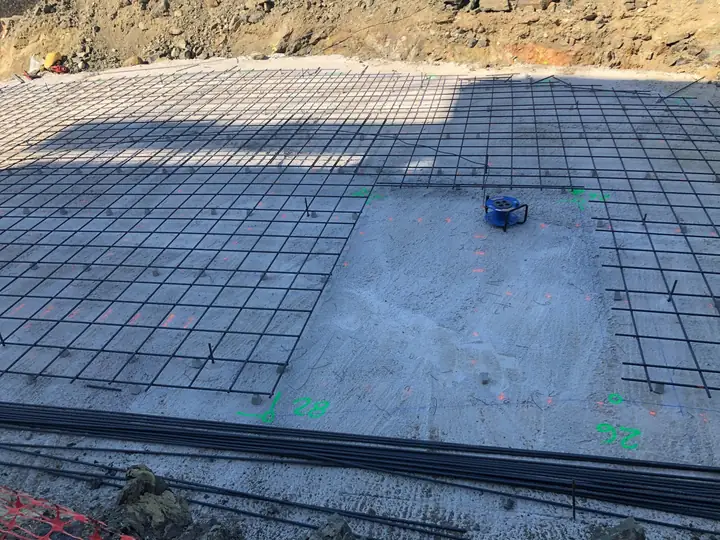

03/13Armado de la losaDoble parrilla de acero corrugado con separación de 25 × 25 cm, sobre separadores y con el replanteo marcado.

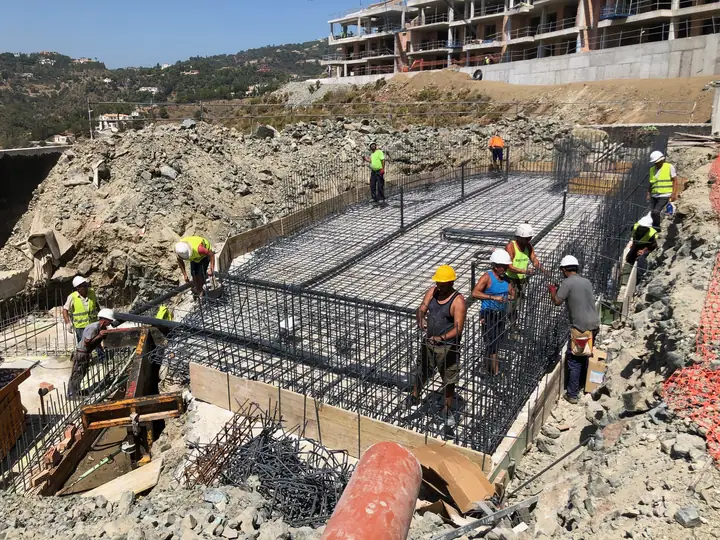

04/13Ferralla de murosArmaduras de muros y esperas en posición antes de cerrar el encofrado.

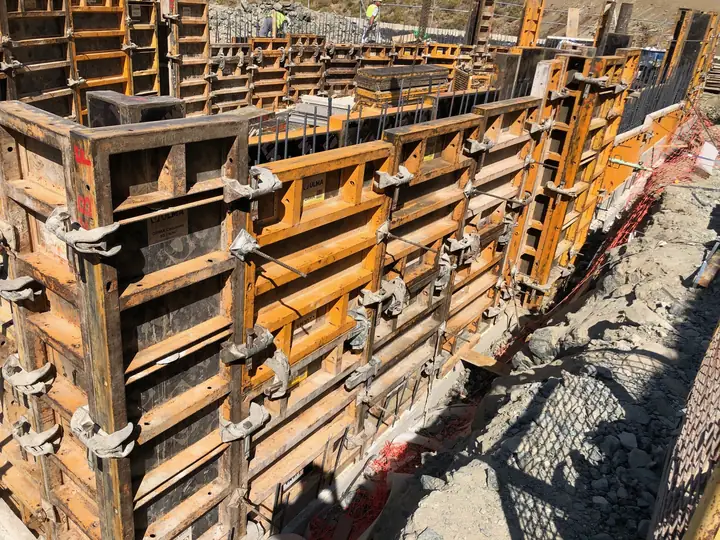

05/13EncofradoEncofrado metálico de los muros del vaso, aplomado y apuntalado para el hormigonado.

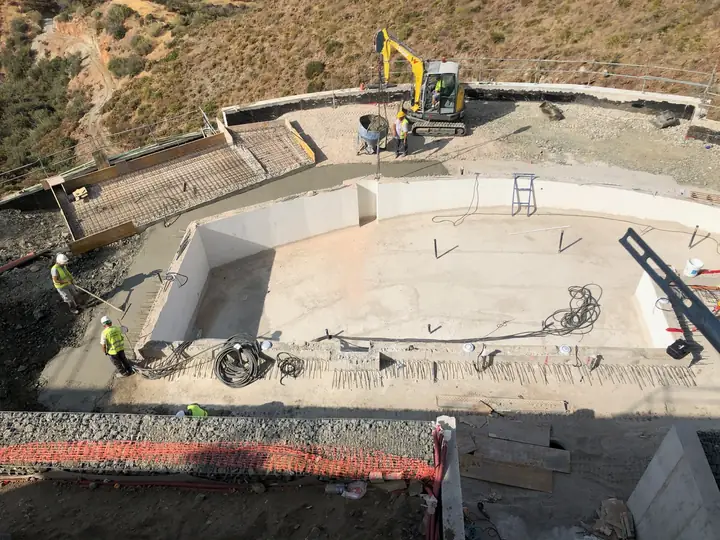

06/13Vaso hormigonadoVaso de hormigón armado desencofrado, con la geometría curva del borde desbordante.

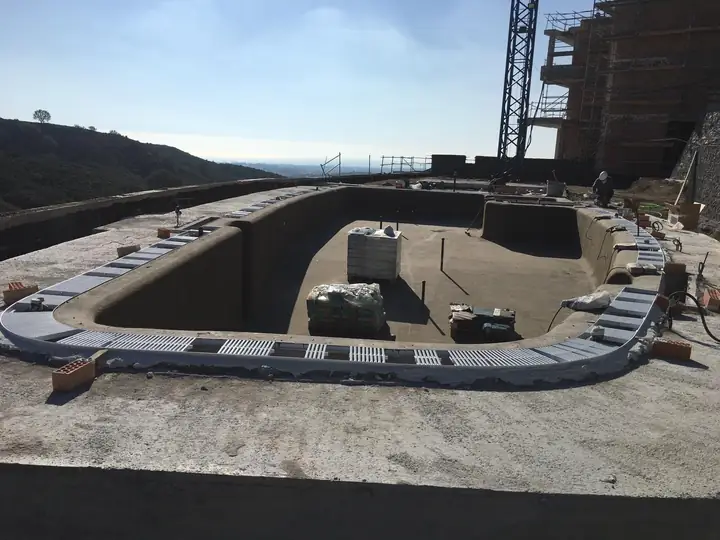

07/13Canal desbordanteFormación del canal perimetral de recogida sobre la coronación, con la rejilla presentada.

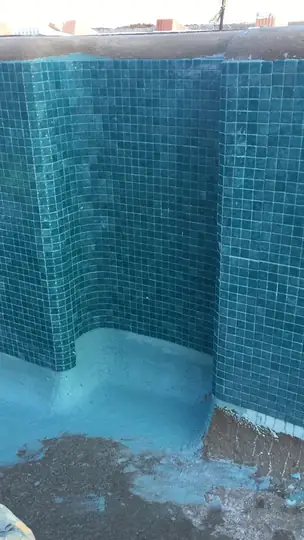

08/13ImpermeabilizaciónMortero impermeabilizante elástico con media caña en el encuentro muro-solera, antes de revestir.

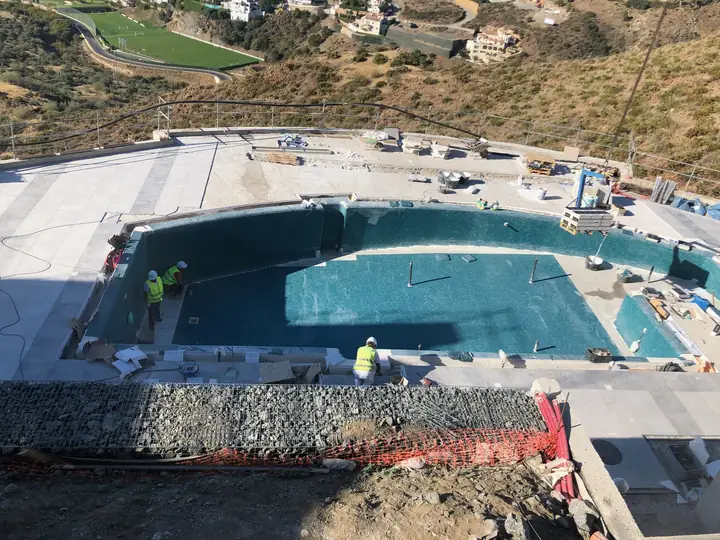

09/13RevestimientoColocación del gresite vítreo por paños en fondo y paredes del vaso.

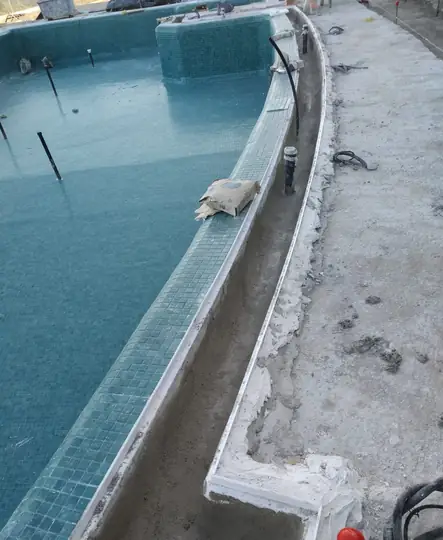

10/13Borde desbordanteBorde revestido y canal de recogida enfoscado, listo para el remate y la rejilla.

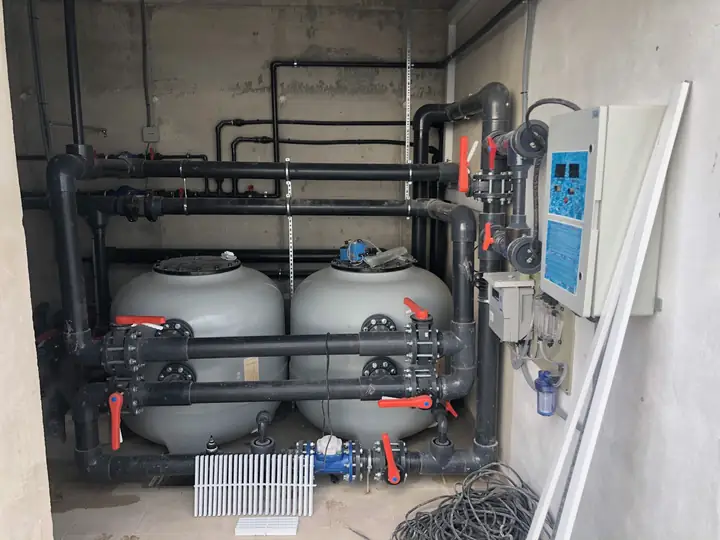

11/13Sala técnicaFiltros de arena en batería, colectores y valvulería de PVC y cuadro de regulación automática.

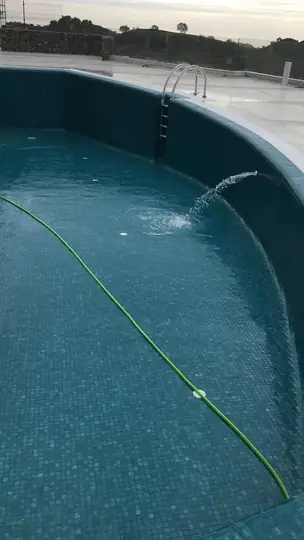

12/13LlenadoPrimer llenado del vaso con las escaleras de acero inoxidable ya instaladas.
13/13EntregaPiscina terminada y en servicio, con la lámina de agua a cota de rebose.
Finca privada · El Real de San Vicente (Toledo) · 2020-2021
Terraza de agua en plena sierra
Piscina de nueva planta construida sobre una terraza en pendiente, en plena sierra: vaso cerrado con muros de fábrica y solera de hormigón armado, playa ejecutada como forjado sobre la sala técnica, impermeabilización continua, revestimiento de gresite y pavimento de piedra a la altura de la vivienda.
- Emplazamiento
- Terraza en ladera, entorno de sierra
- Estructura
- Muros de fábrica y solera armada
- Playa
- Forjado sobre sala técnica
- Plazo
- Noviembre 2020 – marzo 2021

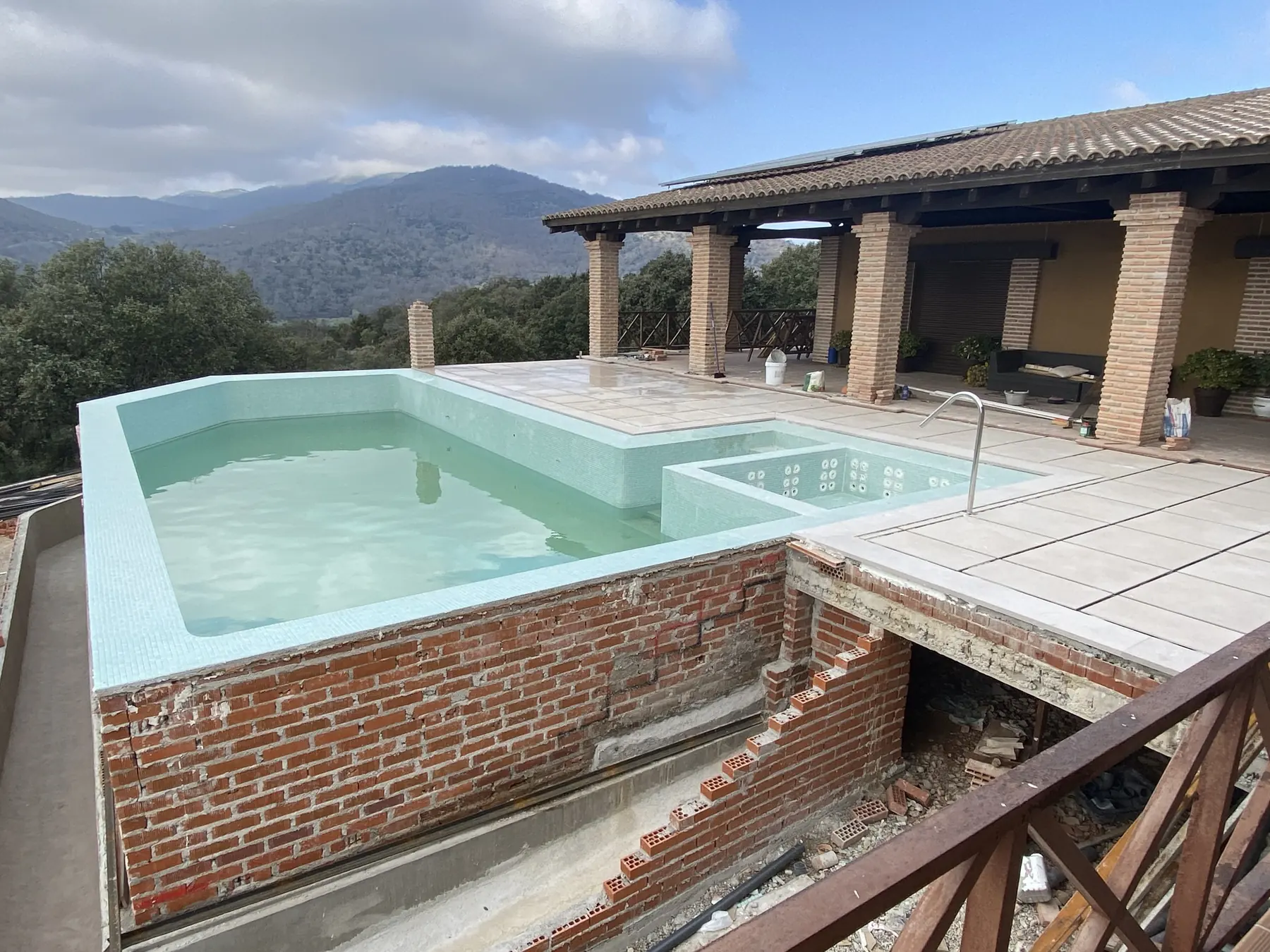

Terminada y en marcha

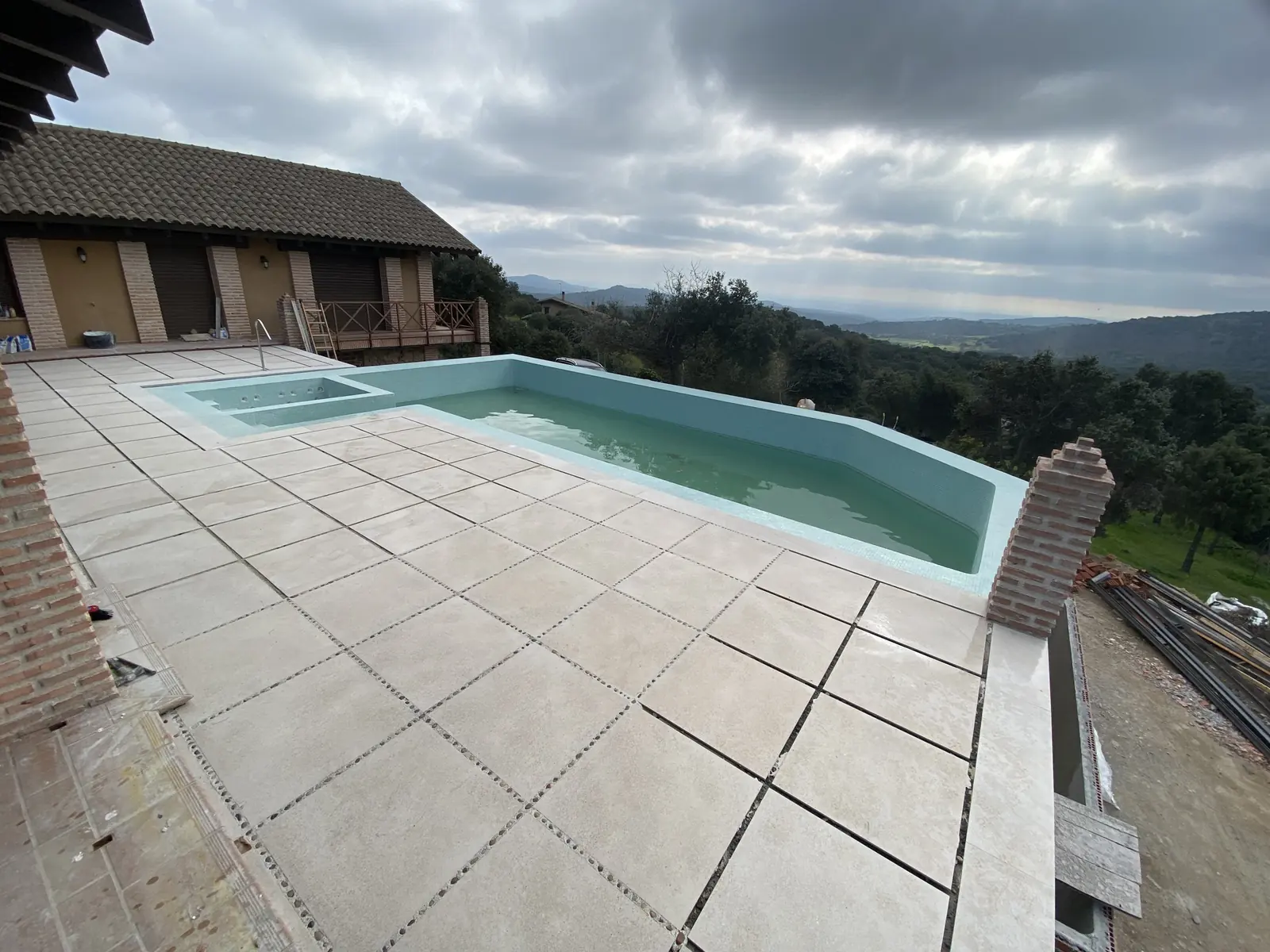

La terraza de agua, lista para disfrutar

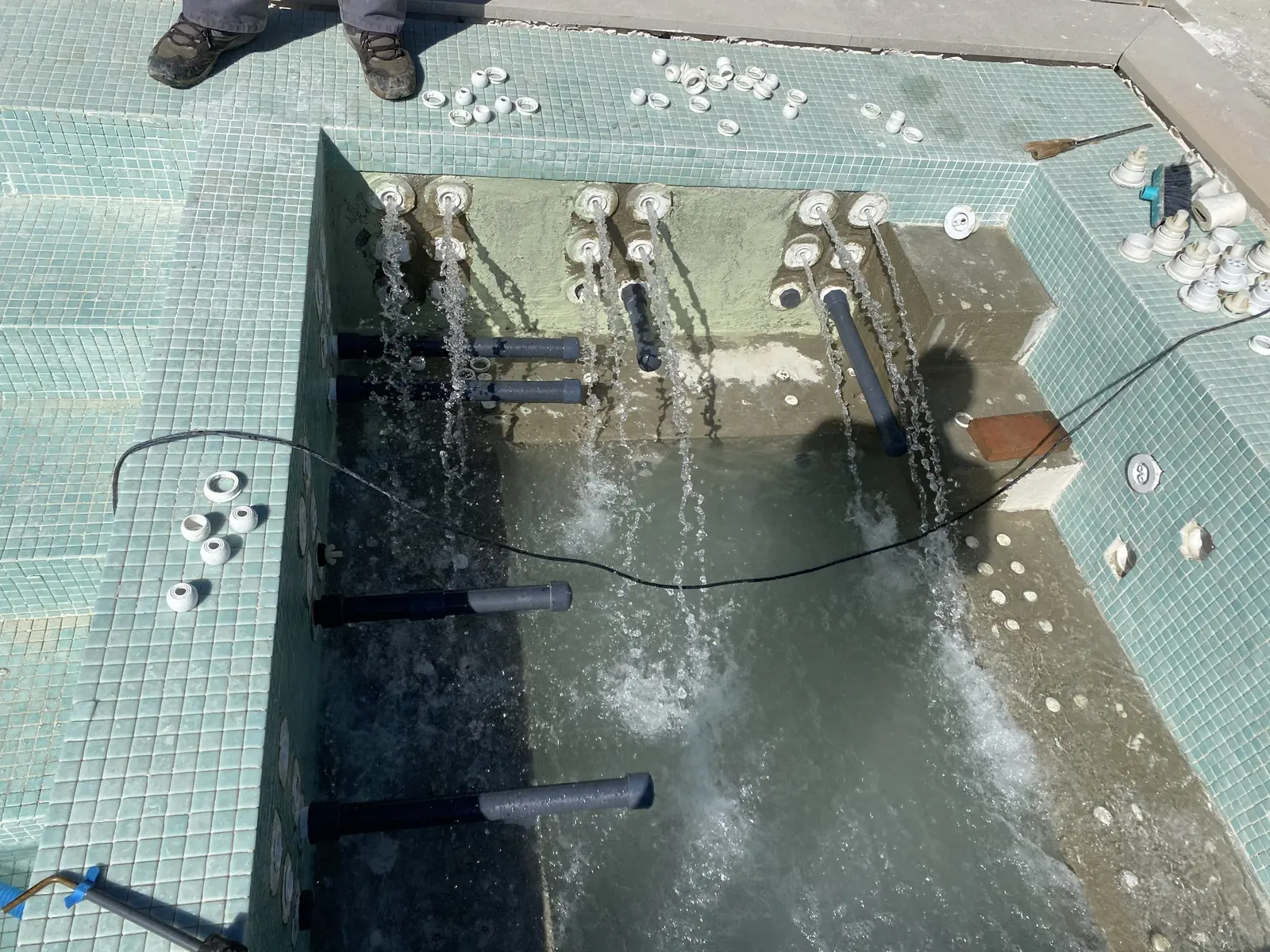

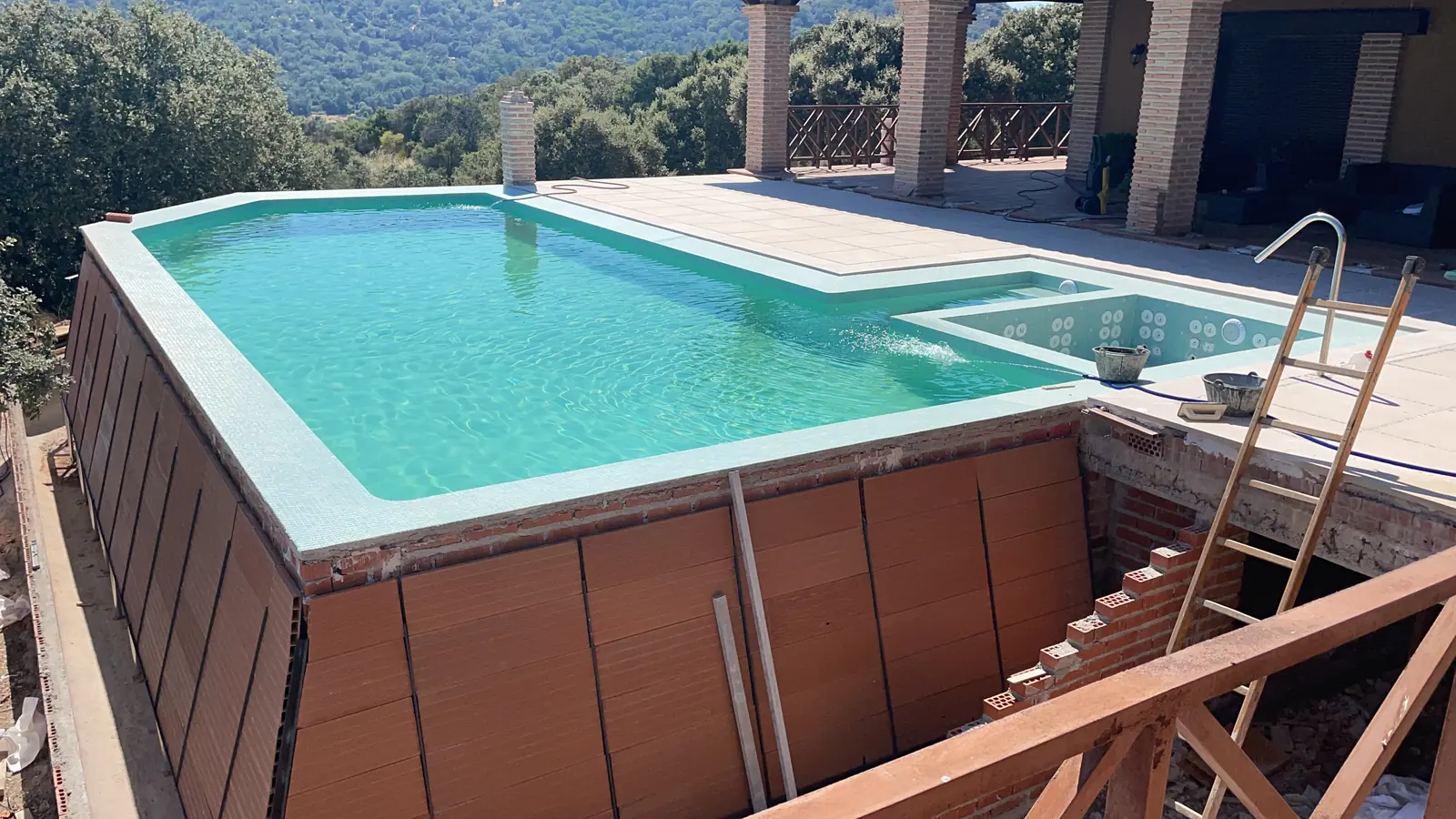

Vaso lleno a cota, playa de piedra a la altura de la vivienda y jacuzzi con cañón de hidromasaje y chorros en funcionamiento, frente a la sierra.
Del día a la noche
La misma terraza, con los focos encendidos

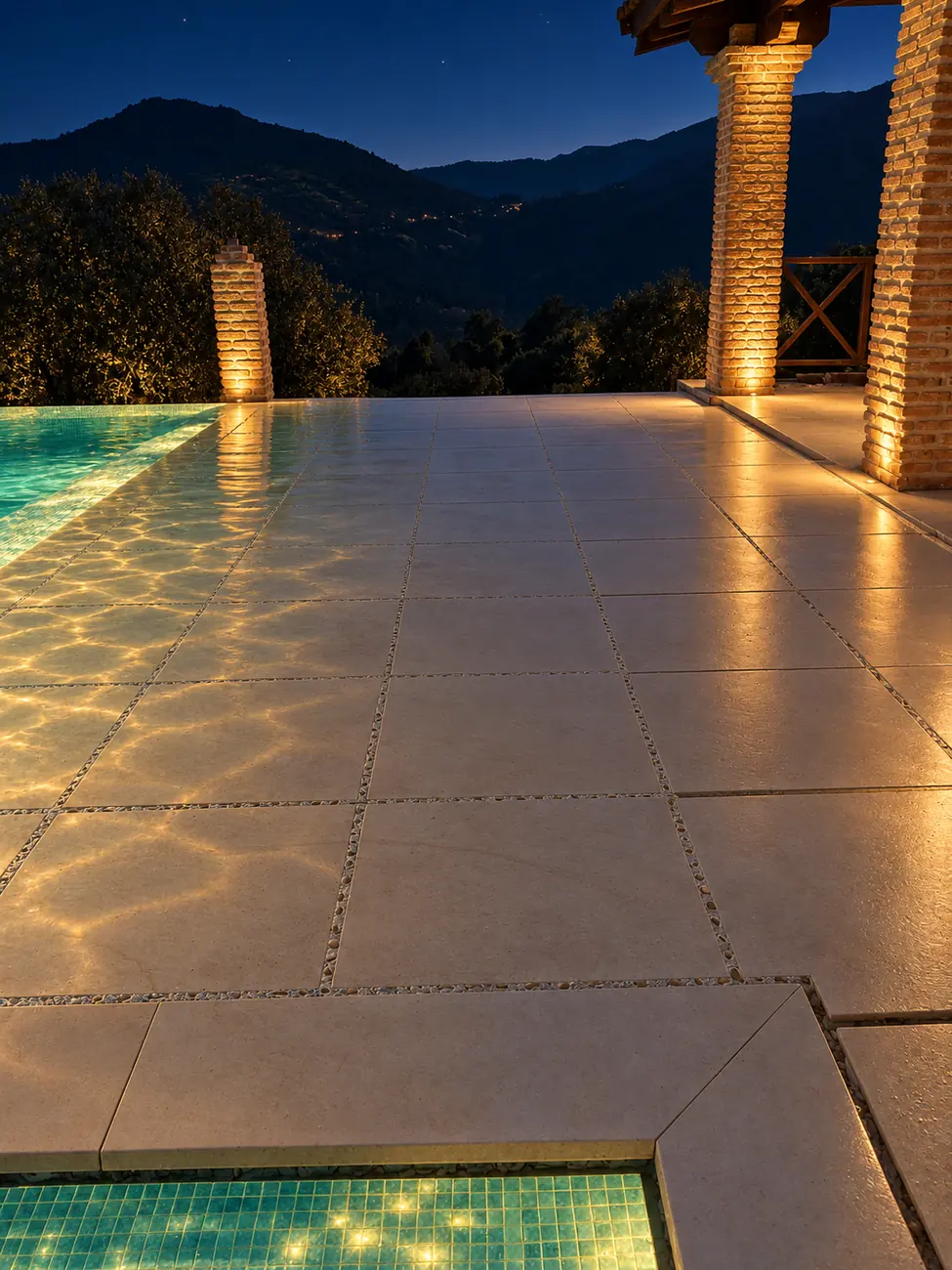

Deslice para comparar la fotografía de entrega con una recreación de su aspecto nocturno: la iluminación subacuática enciende el gresite verde agua y se refleja en la piedra de la playa.
Imagen nocturna: recreación digital elaborada a partir de la fotografía real de la obra.
El proceso
De la excavación a la entrega

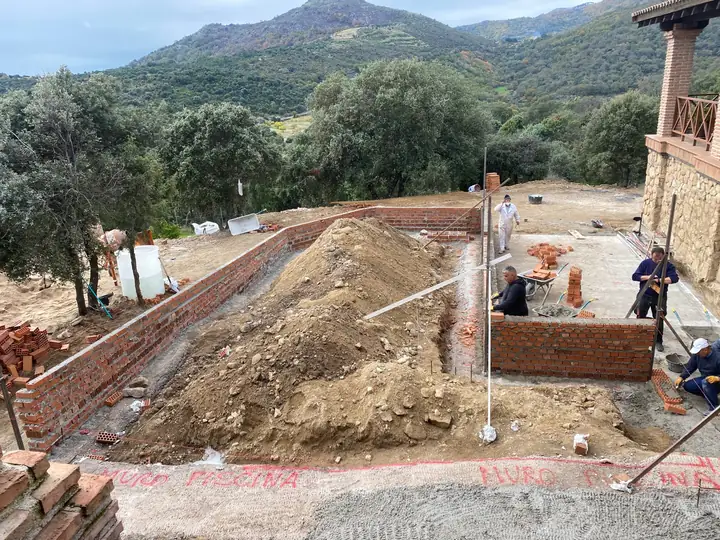

01/12Replanteo y arranqueReplanteo sobre la terraza y arranque de los muros perimetrales del vaso.

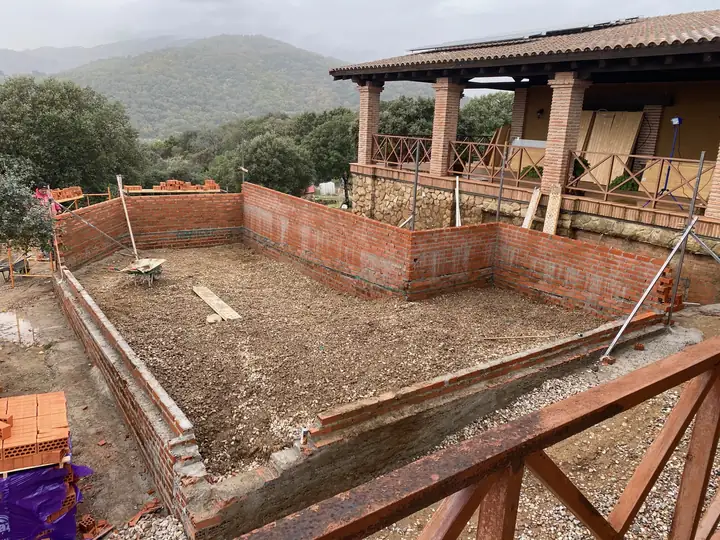

02/12Relleno y nivelaciónVaso cerrado con muros de fábrica y relleno granular compactado y nivelado.

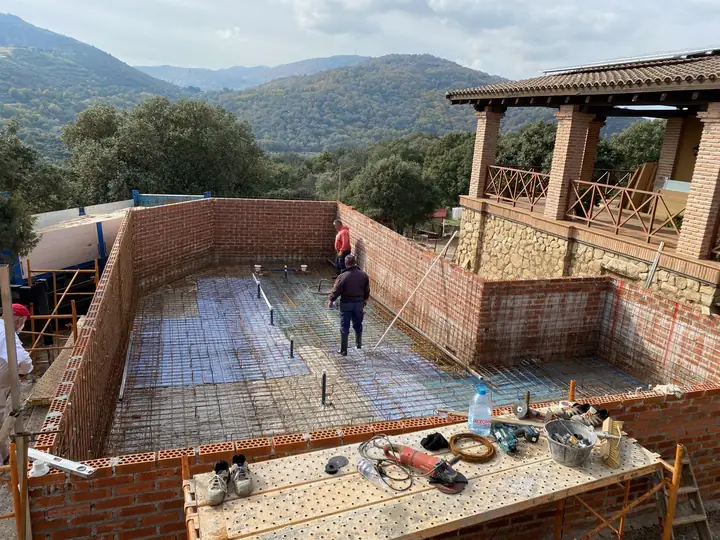

03/12Armado de la soleraMallazo electrosoldado extendido y sumideros de fondo en posición.

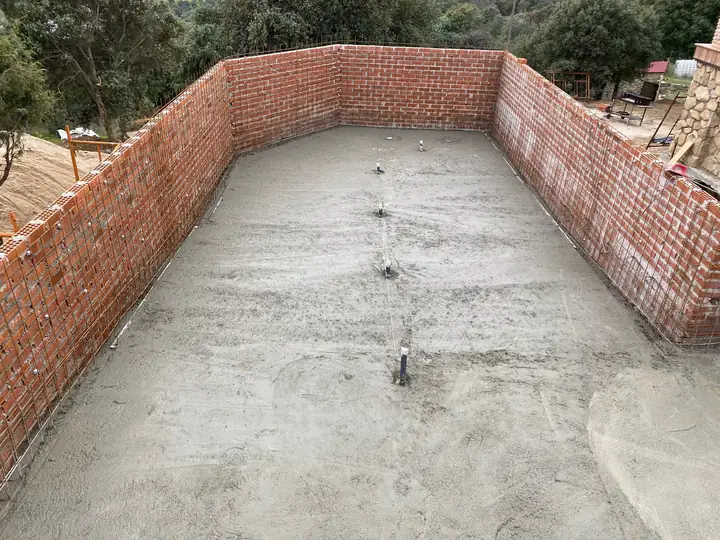

04/12Solera hormigonadaSolera de hormigón armado ejecutada, con los sumideros y las tomas en su sitio.

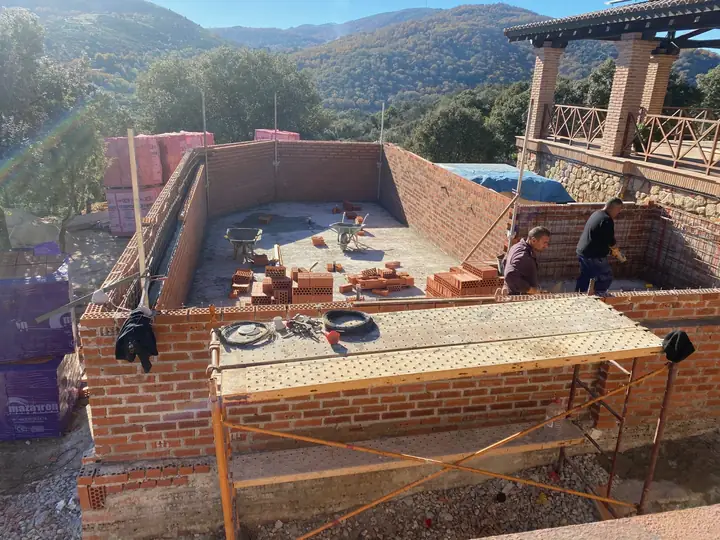

05/12Vaso anexoLevantado del vaso anexo y preparación del apoyo de la playa.

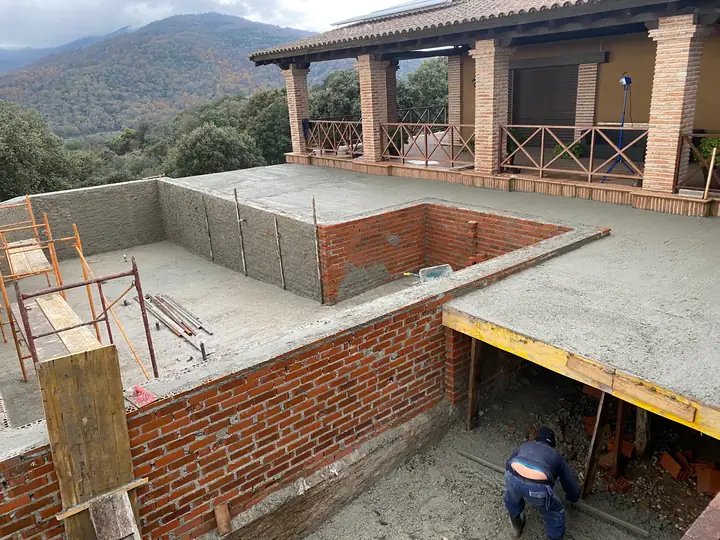

06/12Forjado de playaPlaya perimetral ejecutada como forjado sobre la sala técnica.

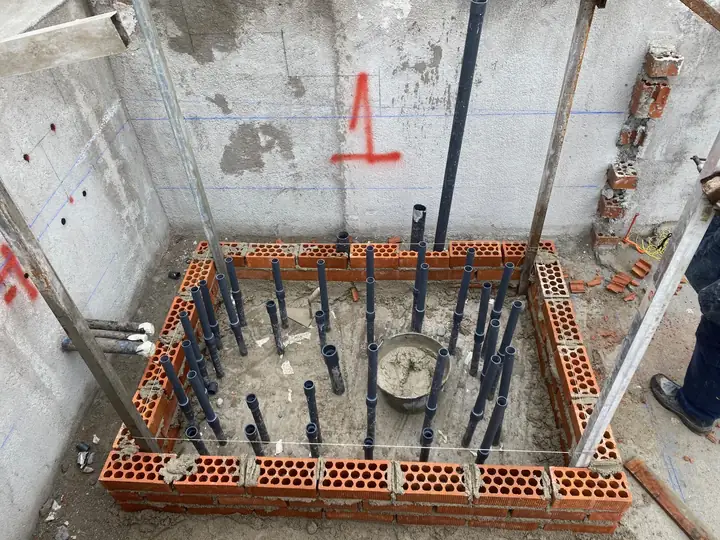

07/12CanalizacionesConducciones hidráulicas agrupadas en la sala técnica antes de su conexionado.

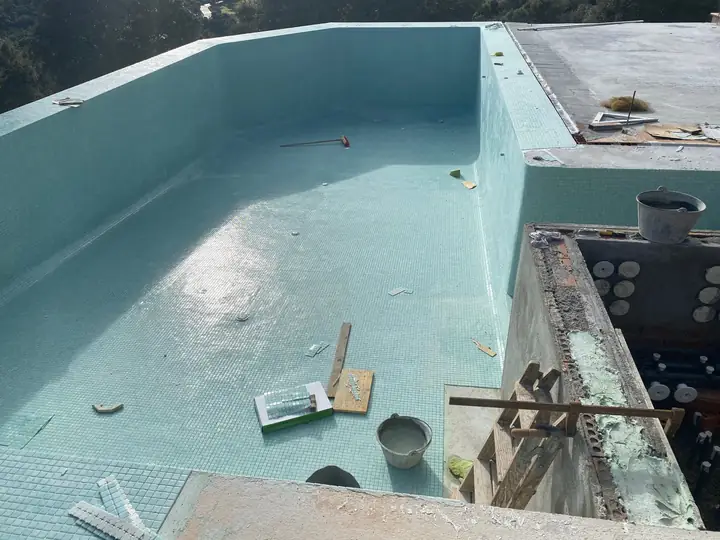

08/12ImpermeabilizaciónVaso impermeabilizado con revestimiento continuo antes del gresite.
09/12Pasamuros y colectoresPasamuros y colectores montados en la sala técnica, junto al vaso.

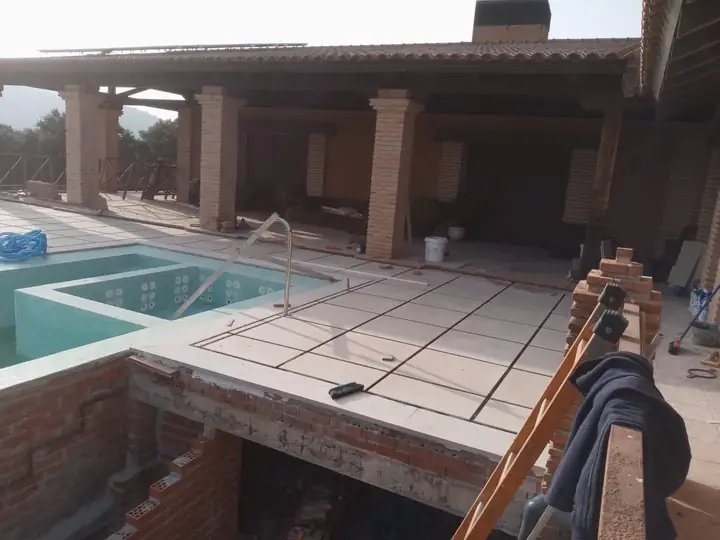

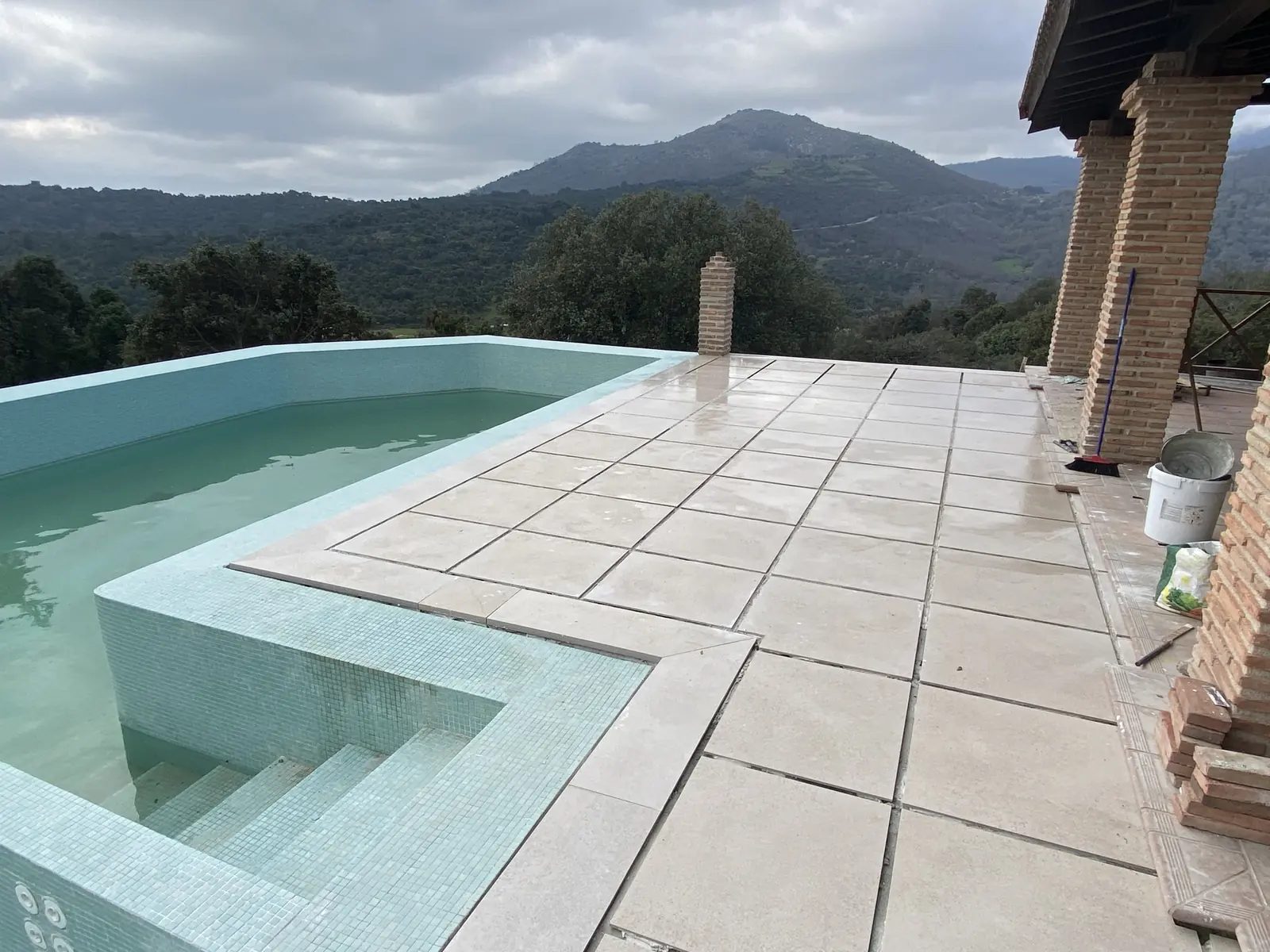

10/12Revestimiento y playaGresite del vaso colocado y solado de la playa en ejecución.

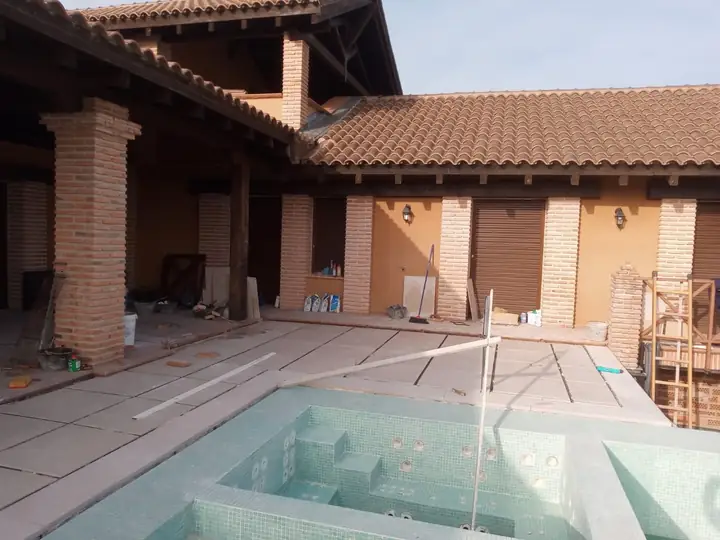

11/12Vaso anexo terminadoVaso anexo revestido de gresite, integrado en la playa frente a la vivienda.

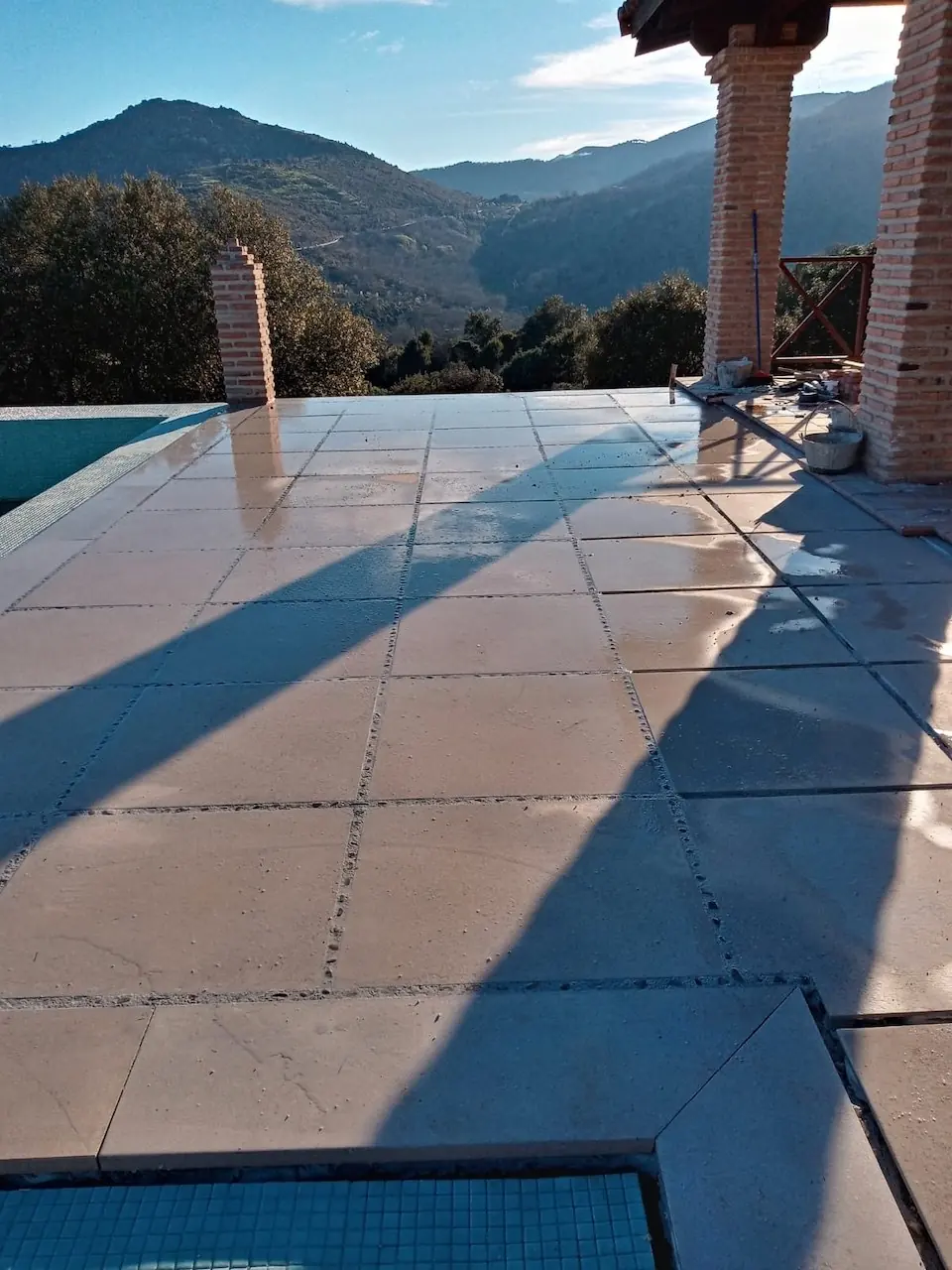

12/12EntregaVaso lleno y en servicio, con la playa de piedra terminada frente a la sierra.
Vivienda unifamiliar · Leganés (Madrid) · 2021
Cascada y leones Fu bajo la luz
Reconstrucción completa de una piscina existente: nuevo vaso de hormigón armado ejecutado dentro del anterior, borde desbordante con depósito de compensación, escalera romana, muro con cascada, pedestales para dos leones Fu, impermeabilización con lámina, revestimiento de gresite blanco, iluminación LED RGB y cloración salina.
- Alcance
- Reconstrucción integral del vaso
- Sistema
- Borde desbordante con depósito de compensación
- Singular
- Cascada, escalera romana y pedestales para dos leones Fu
- Instalaciones
- Iluminación LED RGB y cloración salina

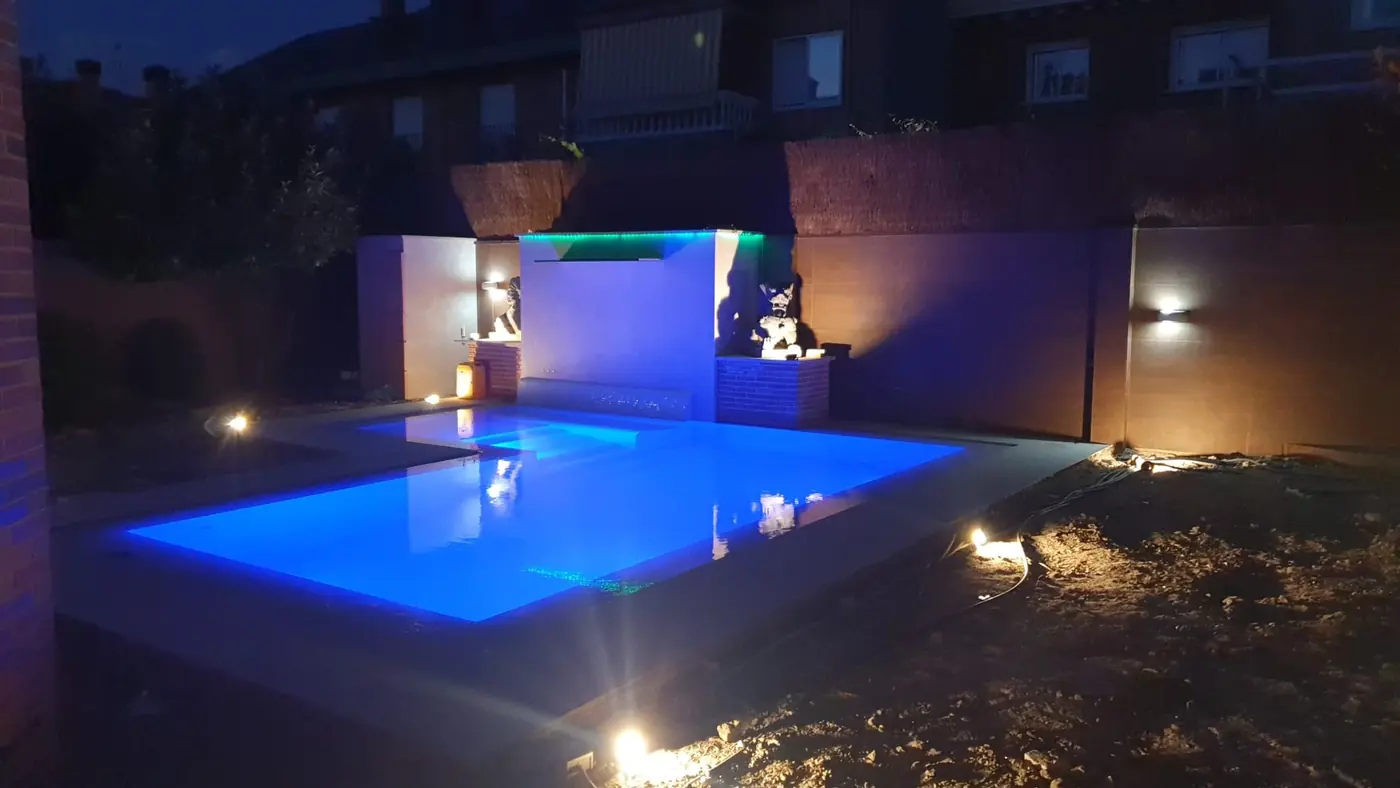

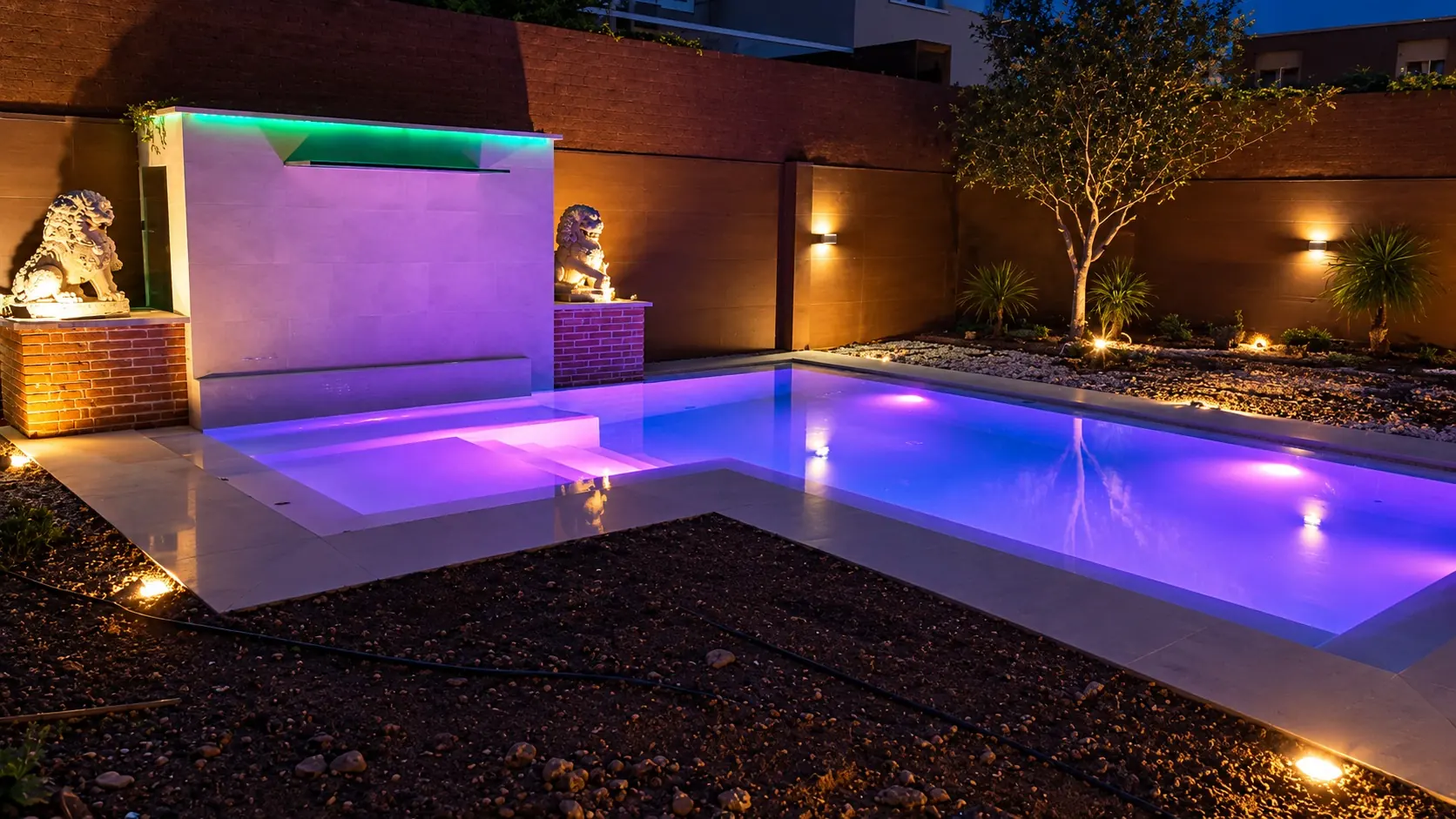

Cuando se encienden las luces
Cada color, una atmósfera distinta

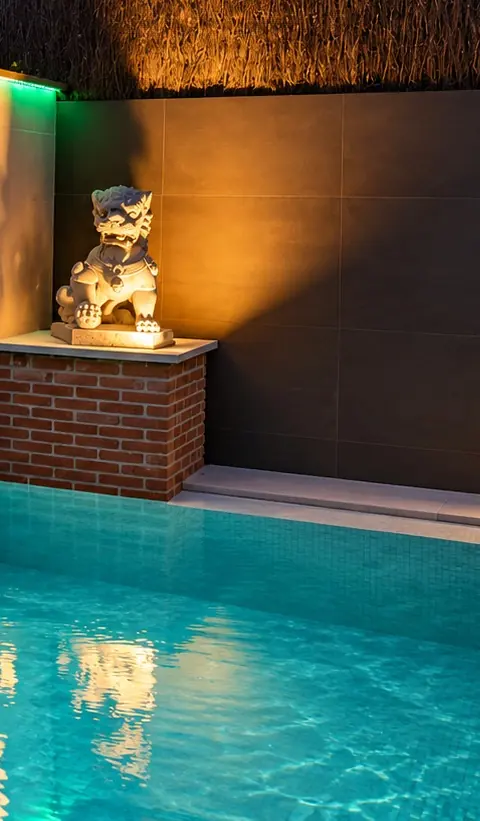

Iluminación LED RGB en el vaso, cortina de agua sobre el muro porcelánico y dos leones Fu iluminados sobre sus pedestales: la piscina cambia de carácter con un gesto.
El proceso
De la reconstrucción a la primera noche

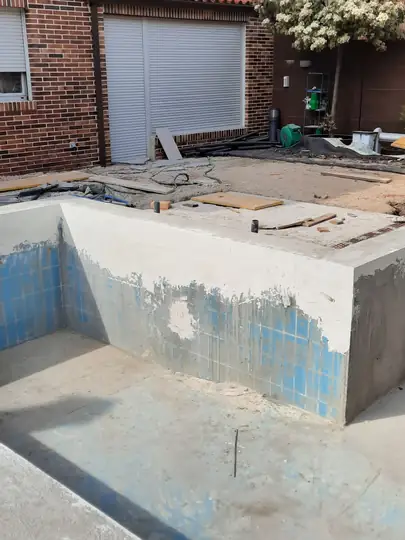

01/14Estado inicialVaso existente de gresite azul, deteriorado, antes de la reconstrucción.

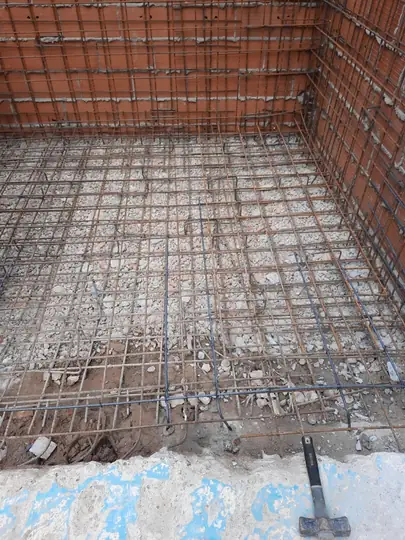

02/14Armado del nuevo vasoArmadura de acero en fondo y muros del nuevo vaso, dispuesta dentro del anterior.

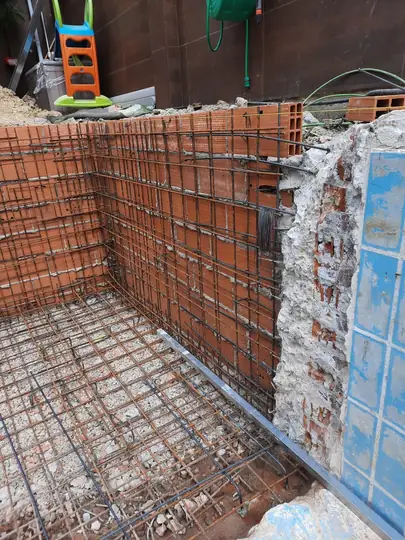

03/14Junto al vaso existenteFerralla de los nuevos muros junto al paramento antiguo, con el revestimiento picado.

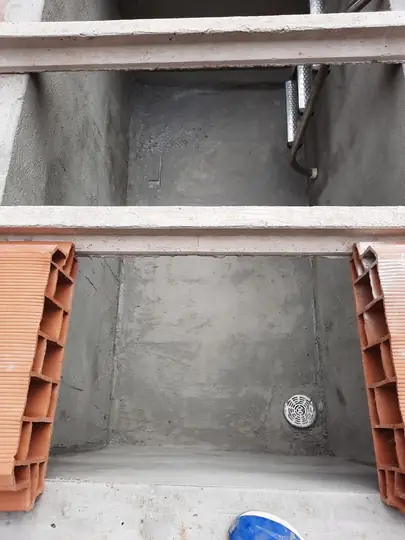

04/14Depósito de compensaciónDepósito enfoscado, con el sumidero en el fondo, para el sistema desbordante.

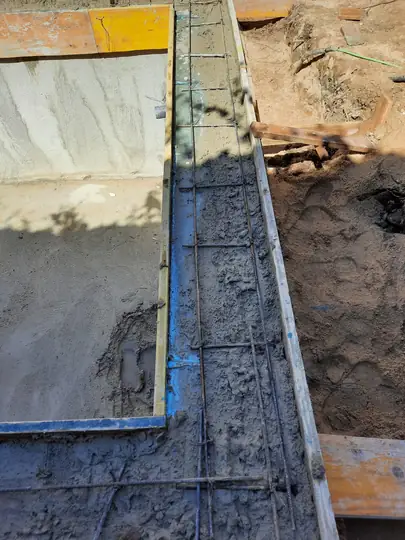

05/14Armado del bordeArmadura de la viga perimetral del borde, encofrada antes del hormigonado.

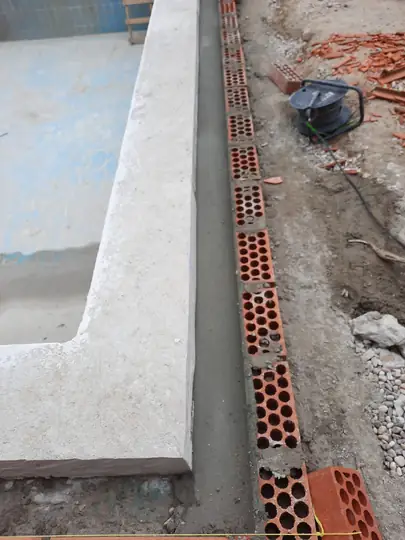

06/14Borde hormigonadoCoronación perimetral hormigonada, con el canal de recogida en fábrica de ladrillo.

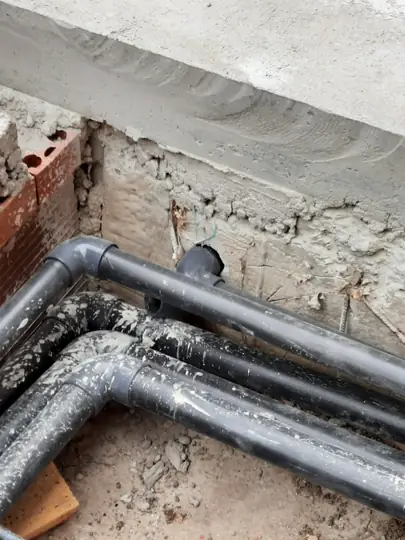

07/14CanalizacionesTuberías de PVC a presión tendidas bajo la futura playa.

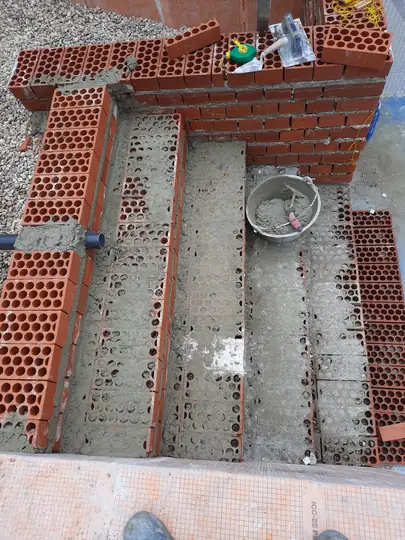

08/14Escalera romanaPeldaños de la escalera romana levantados en fábrica de ladrillo.

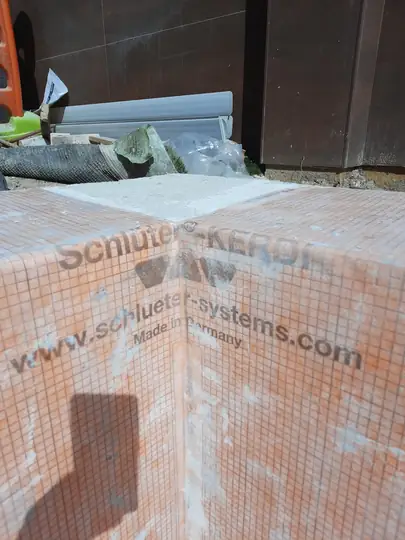

09/14ImpermeabilizaciónLámina impermeabilizante Schlüter-KERDI en paredes, fondo y encuentros.

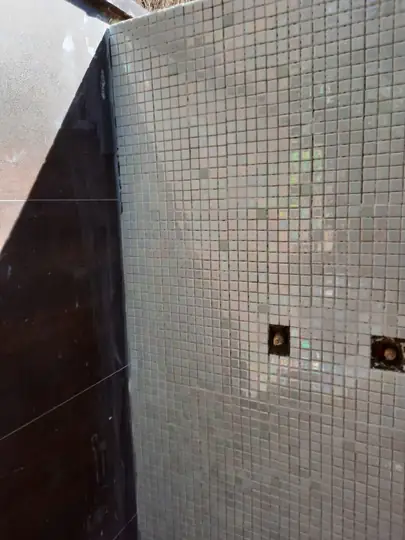

10/14RevestimientoGresite blanco colocado sobre la lámina, con los pasamuros de los focos.

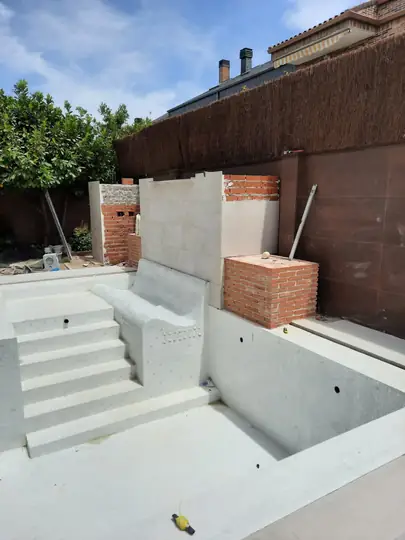

11/14Escalera y pedestalesVaso revestido, escalera romana terminada y pedestales para los leones.

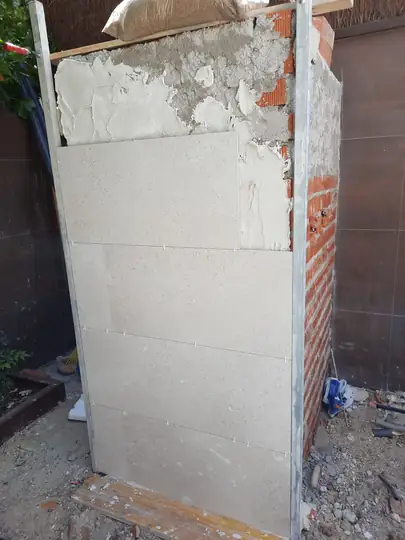

12/14Muro de la cascadaAplacado porcelánico de gran formato en el muro que alberga la cascada.

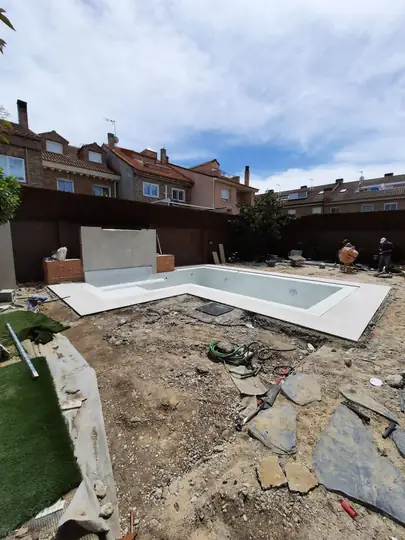

13/14Vaso terminadoPiscina terminada con su playa perimetral, a falta del ajardinamiento.

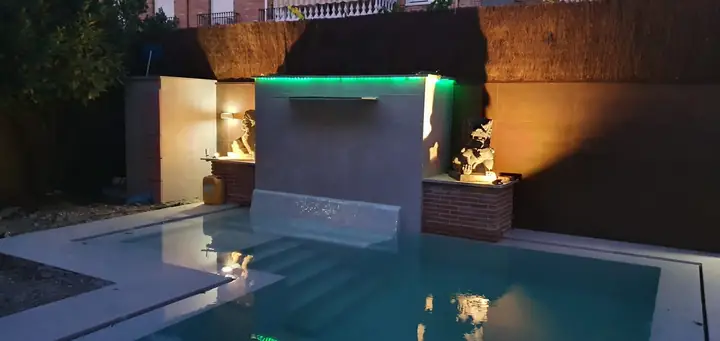

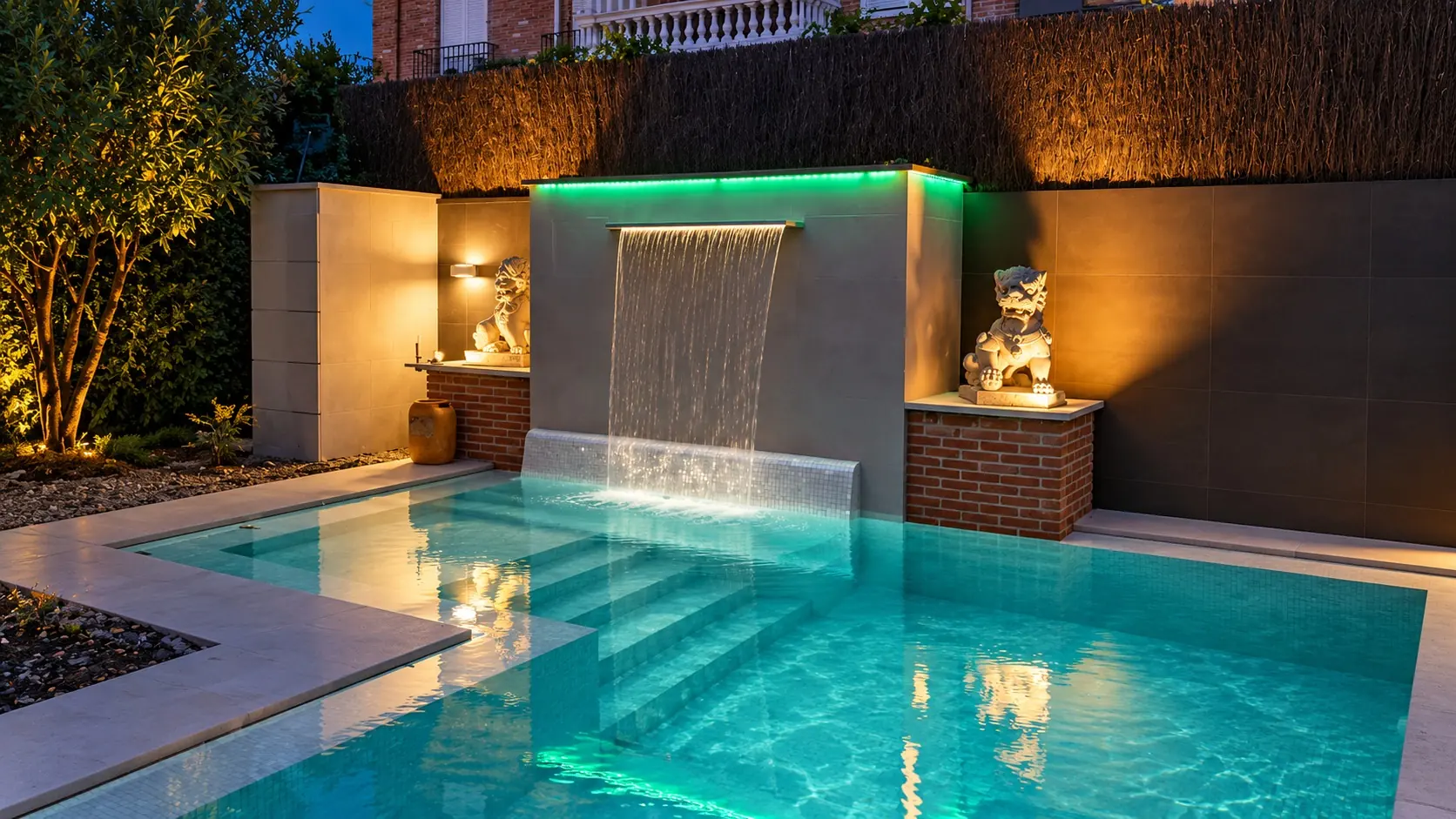

14/14EntregaPrimera noche en servicio: cascada iluminada, leones Fu sobre sus pedestales e iluminación LED.
Vivienda unifamiliar · Las Rozas (Madrid) · 2017
Desbordante infinito sobre el jardín
Un vaso en L de lámina infinita que vierte en toda su longitud hacia el horizonte de pinos, con zócalo de piedra natural y spa con chorros y cascadas.
- Vaso
- En L, 10 × 5 m de dimensiones máximas
- Sistema
- Desbordante infinito
- Borde desbordante
- 15,70 m
- Estructura
- Hormigón gunitado
- Extras
- Spa con chorros y cascadas

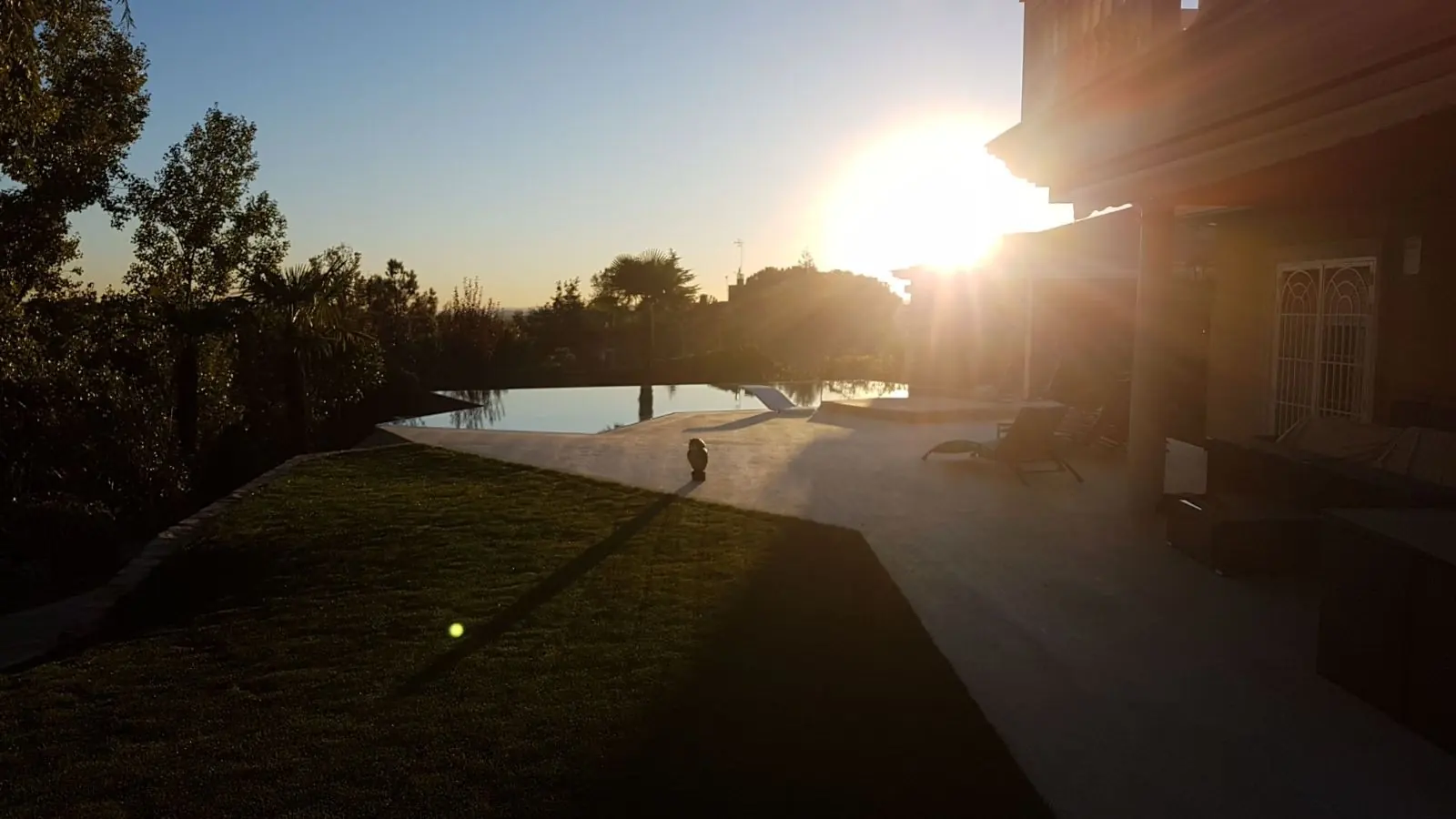

Cuando cae el sol

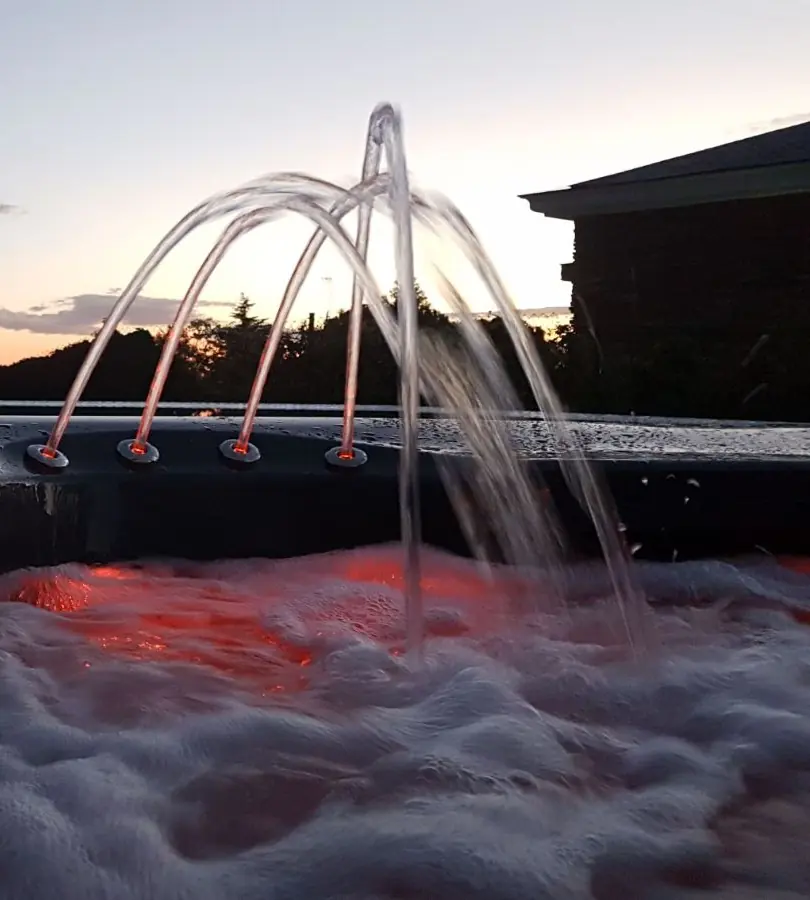

Spa con chorros y cascadas, a ras de la lámina
El spa se integra en el mismo plano que la piscina: chorros de hidromasaje, cascadas en arco y luz en el vaso para alargar el uso hasta la noche.
El proceso
Del vaso a la lámina infinita

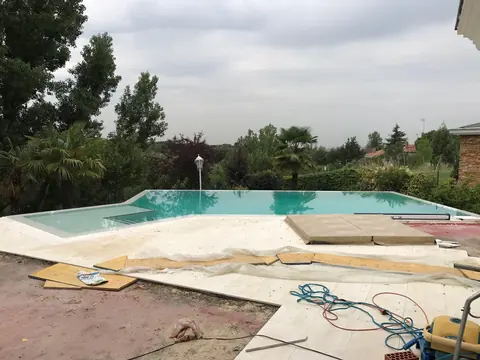

01/08Vaso y playaVaso en L ya lleno y playa de piedra clara en ejecución a su alrededor.

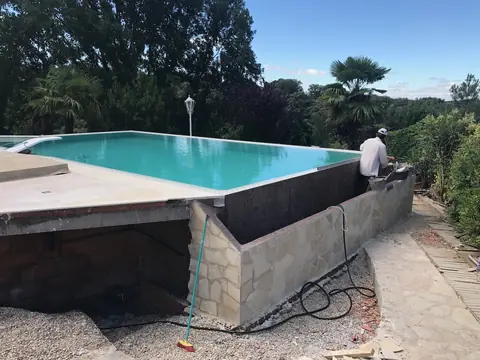

02/08Muro del canalParamento exterior del canal en ejecución, con el aplacado de piedra natural irregular.

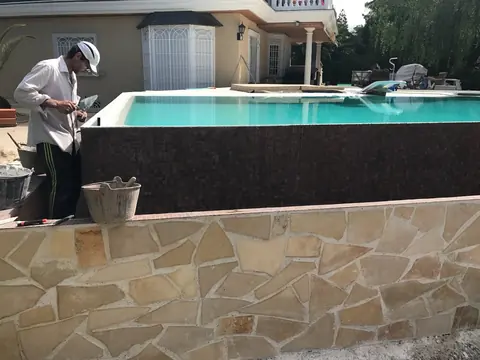

03/08RevestimientosMosaico oscuro en la cara de vertido y piedra natural en el zócalo, colocados a mano.

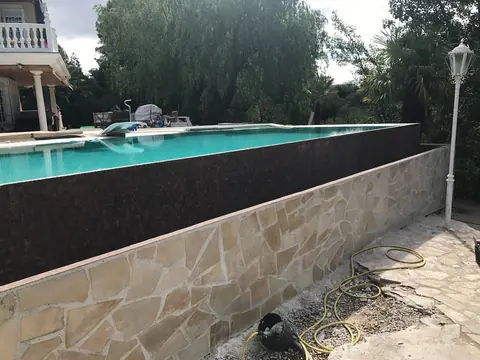

04/08Lámina infinitaEl agua vierte en toda la longitud del borde sobre el paño de mosaico oscuro.

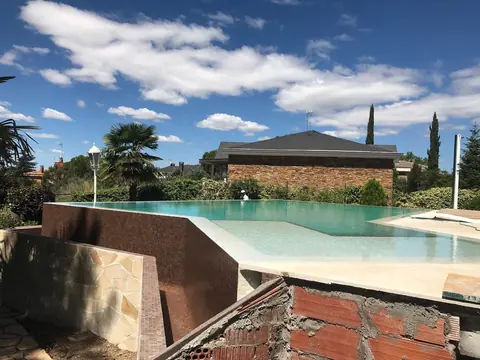

05/08Encuentro en esquinaQuiebro del borde desbordante con el canal de recogida y la escalera de obra integrada.

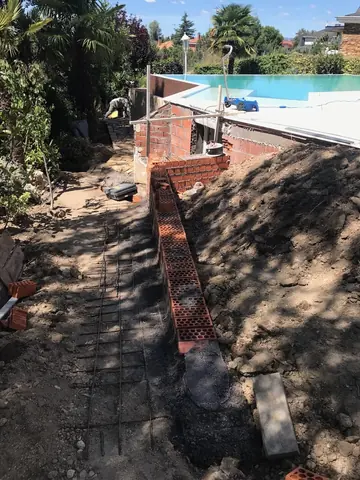

06/08Muro perimetralCimentación y ejecución del muro junto al vaso, en el lado del jardín.

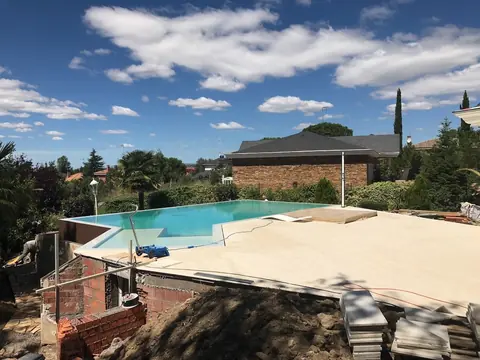

07/08RematesPlaya terminada y remates finales del muro del lado del jardín.

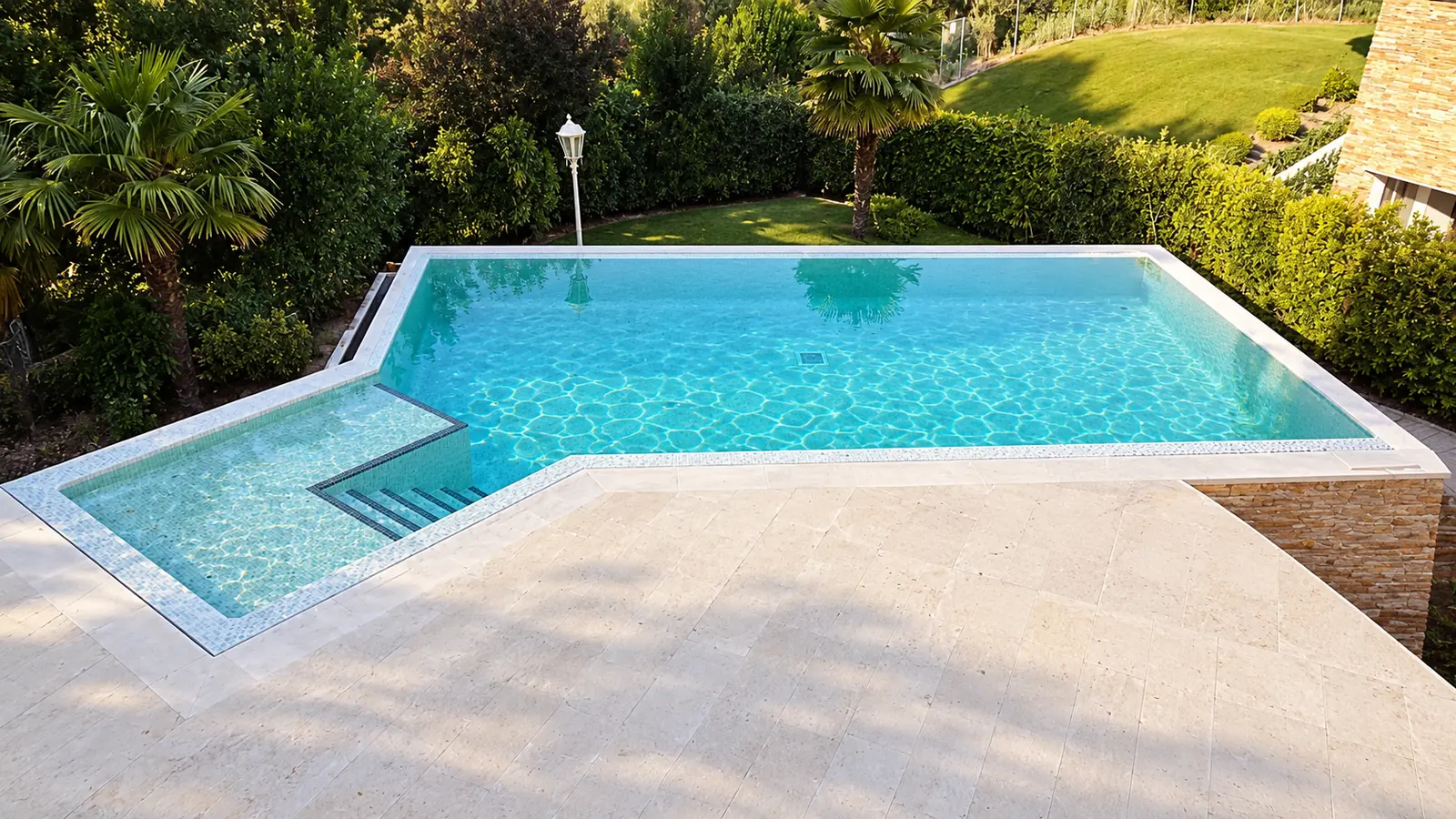

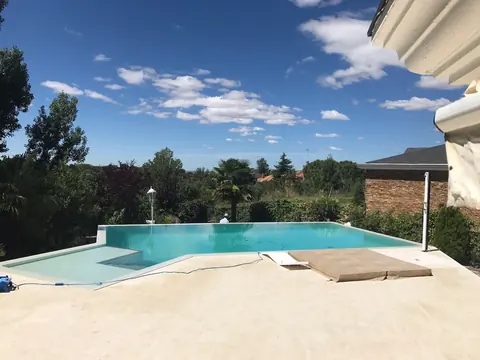

08/08EntregaPiscina terminada, con la lámina de agua enrasada con el horizonte.
Comunidad de propietarios · Madrid · 2021

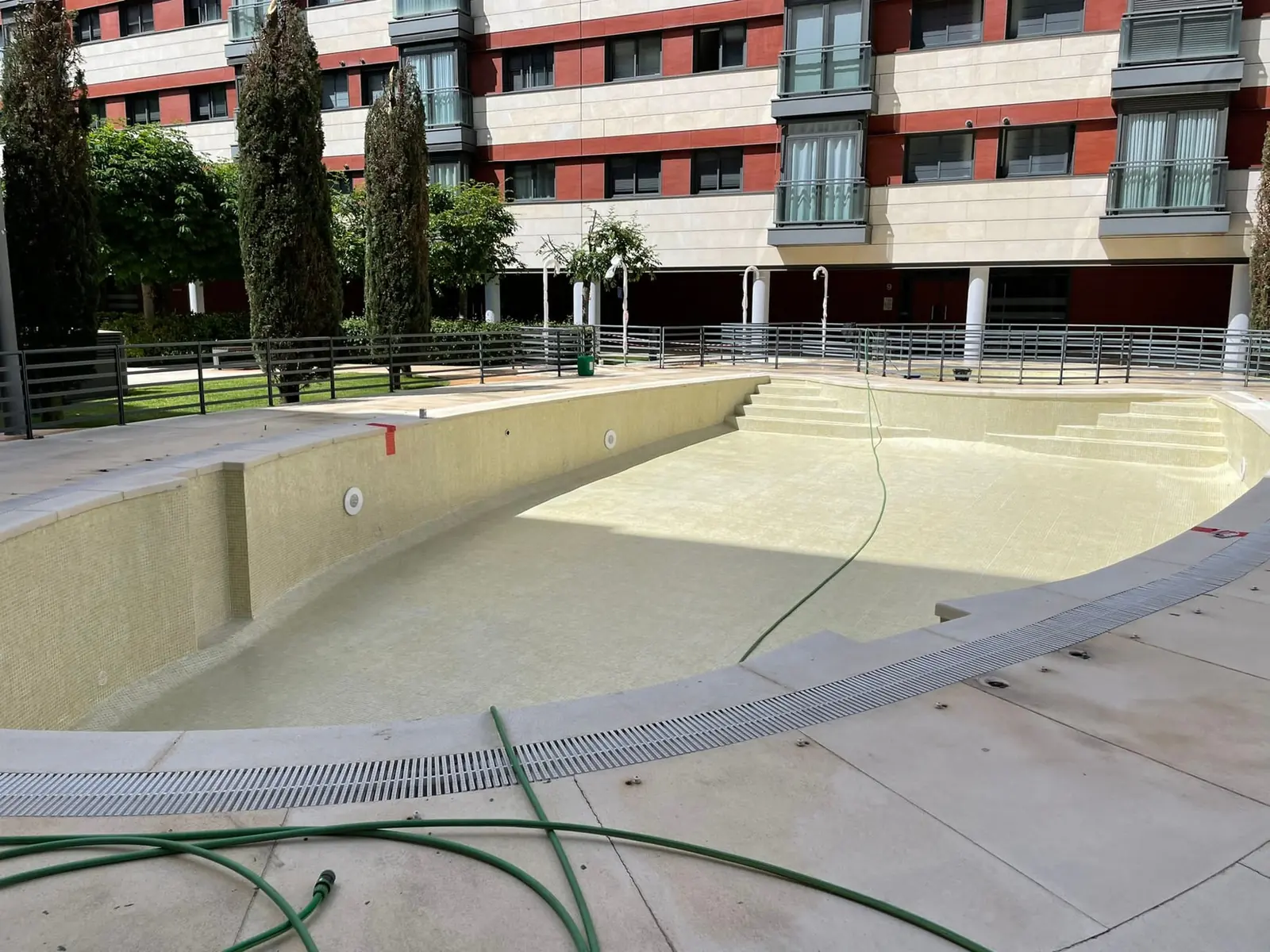

Gresite arena sobre lámina impermeabilizante
Rehabilitación completa de un vaso comunitario de formas curvas: retirada del revestimiento antiguo, saneado del soporte y de los pasamuros, impermeabilización continua con lámina bajo el revestimiento, escaleras reperfiladas y nuevo gresite en tono arena, también en el vaso infantil.
- Alcance
- Impermeabilización y nuevo revestimiento
- Sistema
- Lámina impermeabilizante bajo el gresite
- Acabado
- Gresite en tono arena
- Plazo
- Abril – mayo 2021
El proceso
Del soporte desnudo al vaso terminado

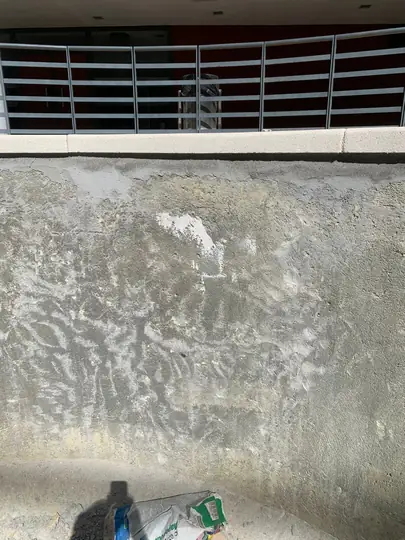

01/13Estado inicialSoporte del vaso al descubierto tras retirar el revestimiento antiguo.

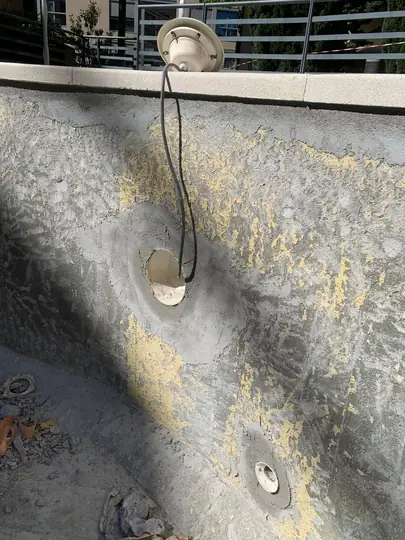

02/13SaneadoParamentos saneados alrededor de los pasamuros de los focos.

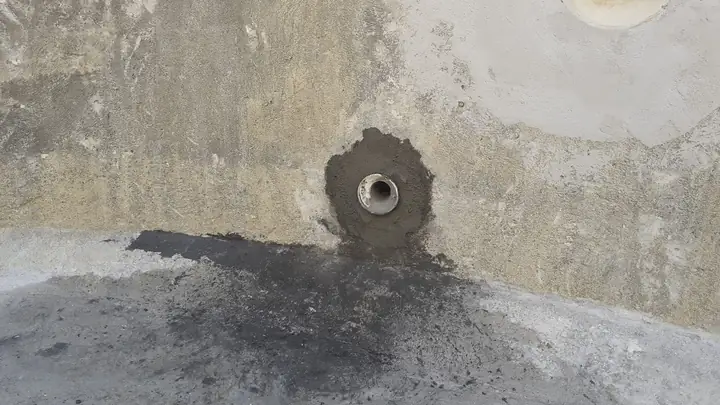

03/13PasamurosRefuerzo del encuentro de cada pasamuros antes de impermeabilizar.

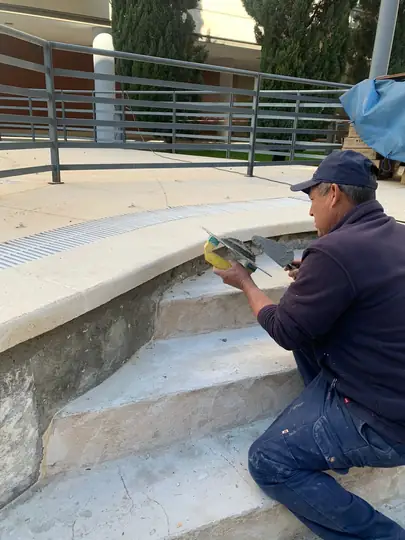

04/13EscalerasReperfilado de los peldaños con mortero antes de la lámina.

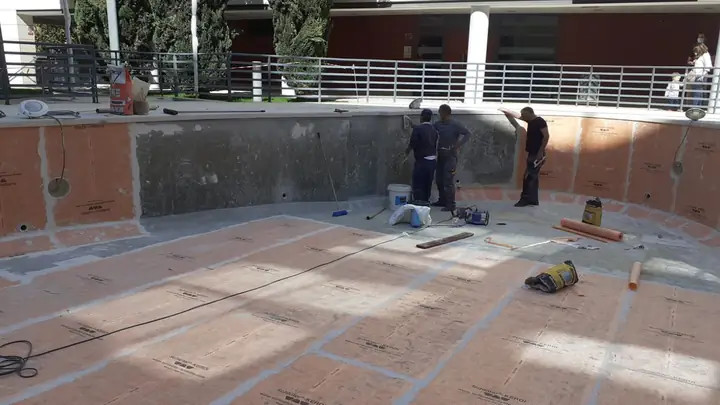

05/13Lámina impermeabilizanteColocación de la lámina por paños en el fondo y las paredes.

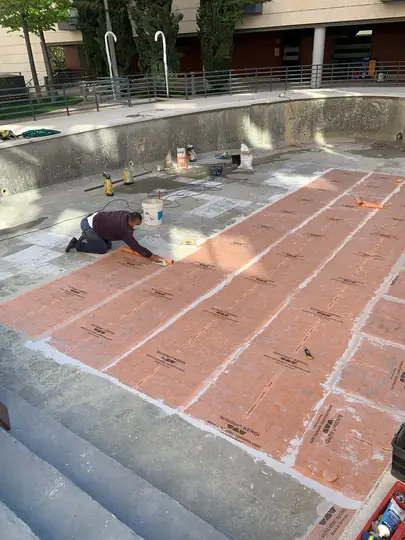

06/13Solapes selladosJuntas entre paños selladas con banda para dar continuidad a la impermeabilización.

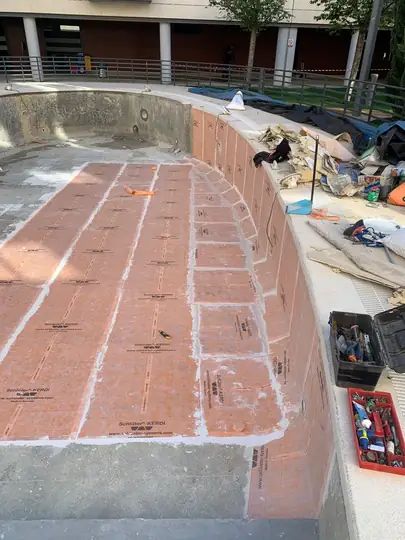

07/13Paredes curvasLámina adaptada a la geometría curva del vaso.

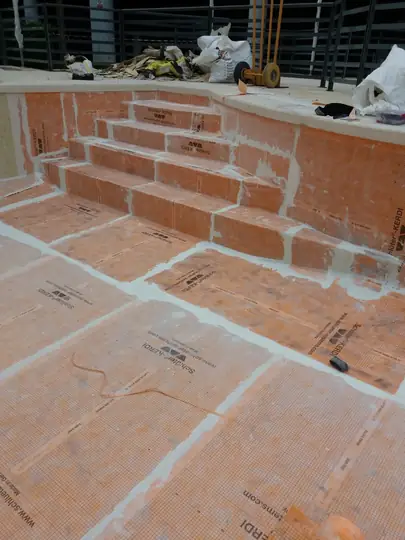

08/13Escalera impermeabilizadaPeldaños y encuentros cubiertos con la misma lámina.

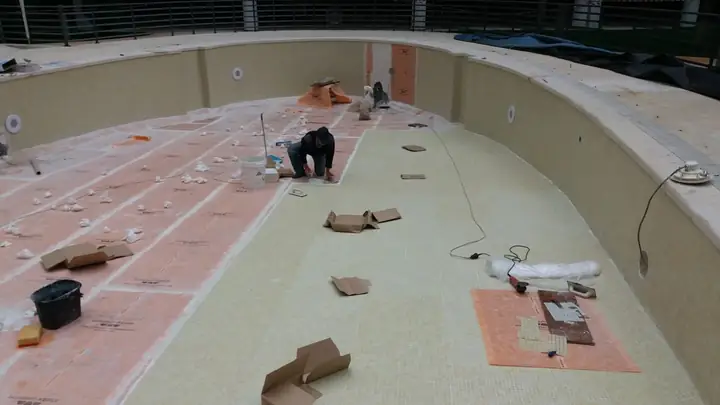

09/13RevestimientoGresite en tono arena colocado sobre la lámina, paño a paño.

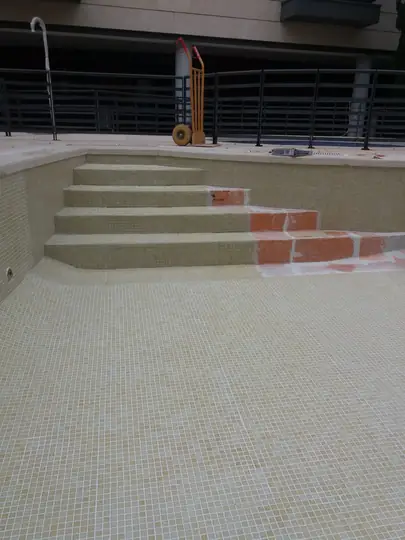

10/13Escalera revestidaPeldaños revestidos con el mismo gresite.

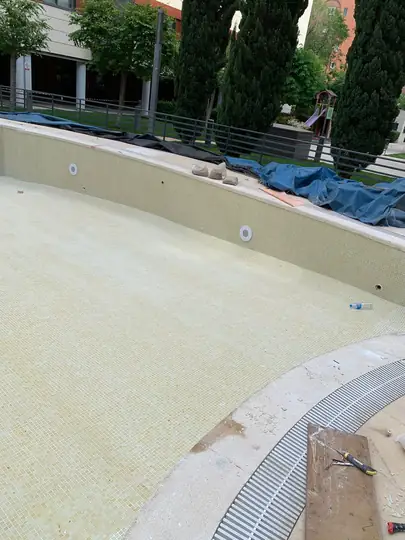

11/13RebosaderoGresite rematado contra la rejilla del rebosadero perimetral.

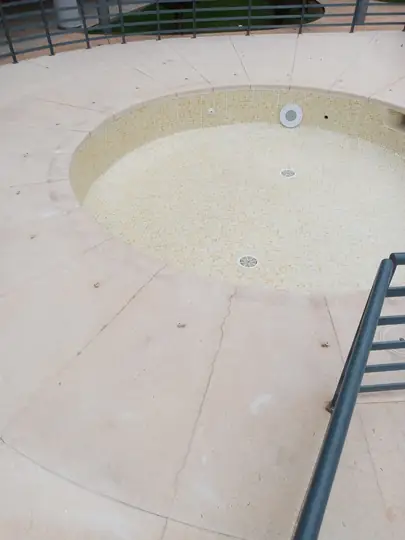

12/13Vaso infantilVaso infantil circular revestido con el mismo acabado.
13/13EntregaVaso terminado, listo para el llenado y la puesta en marcha.
Su proyecto
El próximo capítulo puede ser su piscina
Estudiamos el terreno, proyectamos el vaso y lo construimos con nuestro propio equipo, que puede encargarse también de su mantenimiento. Le enviamos una propuesta técnica sin compromiso.
Omitimos los nombres y datos de contacto de los propietarios. Facilitamos referencias en privado. Las imágenes indicadas como recreación digital se han elaborado a partir de fotografías reales de cada obra, y algunas fotografías de entrega se han retocado para eliminar elementos de obra.
